Neigungsschalter
Mit sogenannten Neigungsschaltern (engl. tilt switch) lässt sich eine Neigung, aber auch eine Erschütterung oder der Beginn einer Beschleunigung messen. So lässt sich zum Beispiel feststellen, ob ein Gegenstand angehoben wird.
Funktionsweise des Neigungsschalters
Die Abbildungen unten zeigen den Aufbau eines Neigungsschalters im geschlossenen und geöffneten Fall. Beschreibe den Aufbau des Schalters und erkläre, wie es in Abhängigkeit der Neigung des Neigungsschalters zum Leuchten der LED im abgebildeten Schaltkreis kommt. Handelt es sich um einen digitalen oder analogen Sensor?

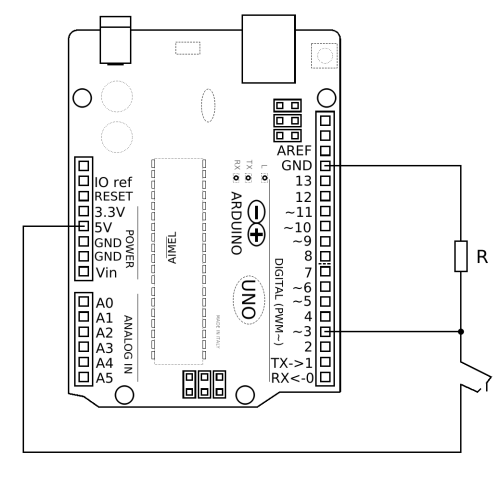

Schaltplan: Wenn der Neigungsschalter wie unten abgebildet am Arduino angeschlossen wird, kann sein Zustand in Digitalpin 3 ausgelesen werden (vgl. das Auslesen von Tastern).
Programmierung: Der Neigungsschalter ist in Nepo nicht vorkonfiguriert, aber dies ist auch gar nicht nötig. Er lässt sich als digitaler Sensor konfigurieren. Der Rückgabewert eines digitalen Sensors ist in Nepo vom Typ Zahl statt vom Typ Wahrheitswert. Dabei bedeutet die Zahl 0 so viel wie false und die Zahl 1 bedeutet true.
Alarmanlage
Baue eine Alarmanlage, die auslöst, wenn das Steckbrett angehoben wird.
Zusatz: Erkläre, warum es sinnvoll ist, den Piezo-Summer nicht so wie die LED in der oben diskutierten Aufgabe direkt mit dem Neigungsschalter zu verbinden, sondern das Auslösen des Tons im Programm zu regeln.
