Hindernisse erkennen

Ziel: Der Bastelbot soll um einen Ultraschallsensor erweitert werden, sodass er Hindernisse erkennen und umfahren kann.

Zusätzliches Material

Bild Bauteil Anzahl Hinweise

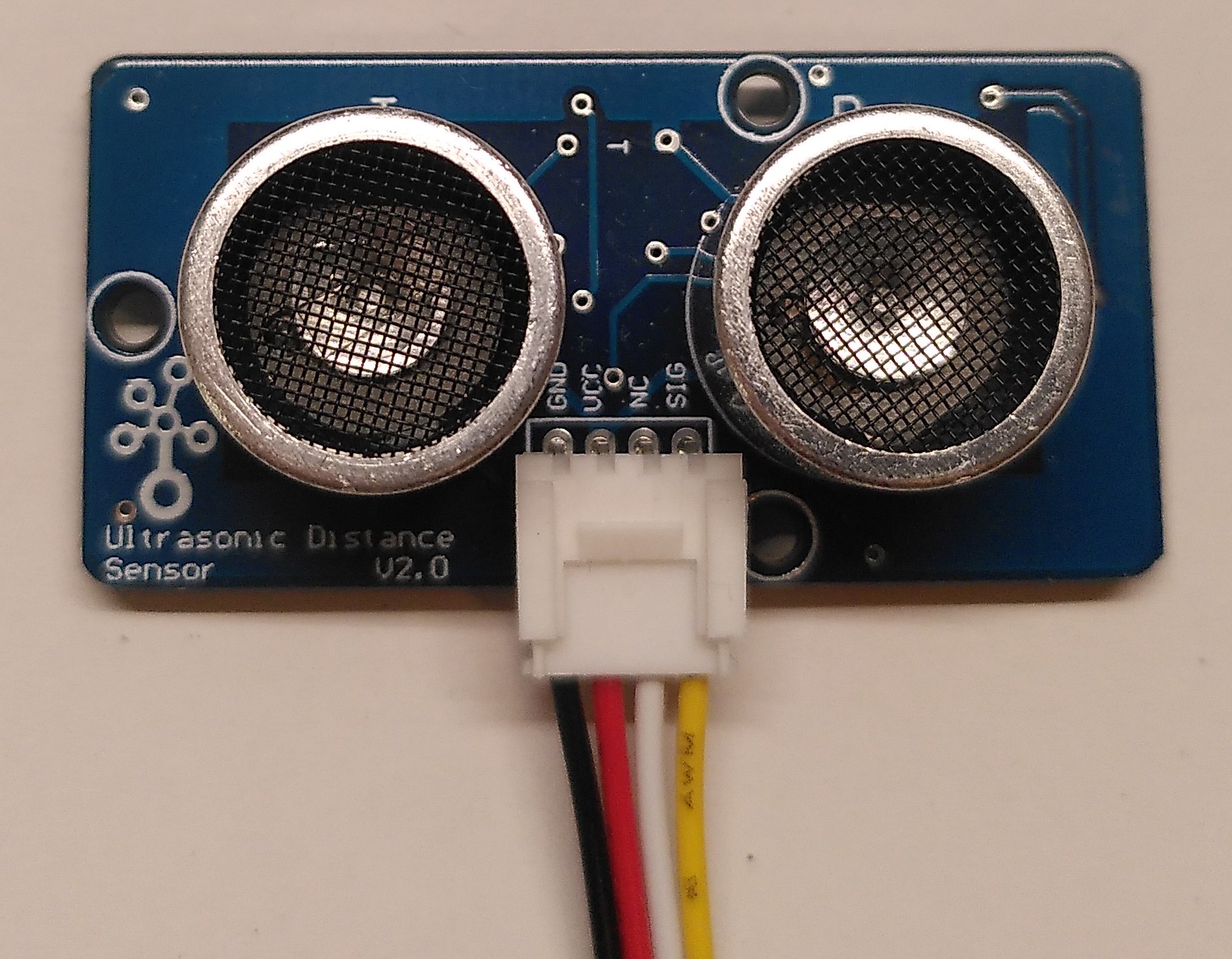

ultraschallsensor-grove Ultraschallsensor mit Kabel 1 unterschiedliche Anschlussarten (Grove, Jacdac, Jumper-Kabel) möglich

Für eine schöne Verkleidung werden ggf. Karton, Schrauben und entsprechende Werkzeuge benötigt.

Montage und Anschluss

Montage und Anschluss

  1. Recherchiere die Funktionsweise und Verkabelung des Ultraschallsensors.
  2. Bringe den Ultraschallsensor so am Roboter an, dass der Ultraschallsensor nach vorne "guckt", und führe die Verkabelung durch.

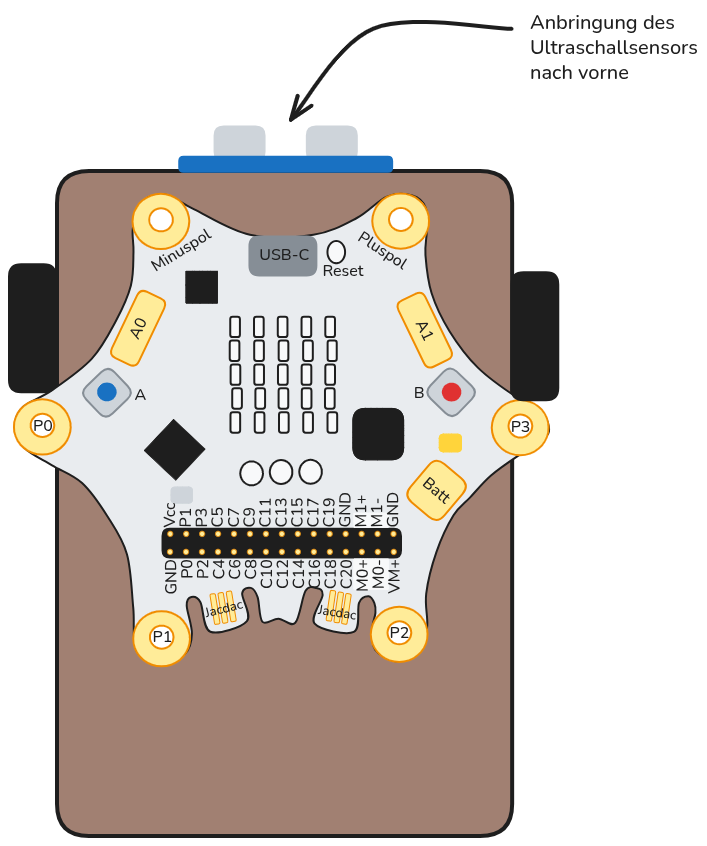

bastelbot-mit-ultraschallsensor
Bringe den Ultraschallsensor vorne am Bastelbot an.

Programmierung

Erster Test

Programmiere den Roboter so, dass er geradeaus fährt und möglichst genau 20cm vor einem Hindernis stoppt.

Endlosfahrt

Programmiere den Roboter so, dass er bei freier Bahn geradeaus fährt. Wenn er aber ein Hindernis "sieht", soll er sich um 90 Grad drehen, damit er wieder freie Fahrt hat. Dies wird endlos wiederholt, sodass der Roboter immer weiter fährt.

Variable Geschwindigkeit

Programmiere den Roboter so, dass er schnell fährt, wenn kein Hindernis in Sicht ist und langsamer, wenn er ein Hindernis erkennen kann. Wenn das Hindernis zu nah kommt, dreht sich der Roboter und fährt in eine andere Richtung.

Einparken

Programmiere den Roboter so, dass er möglichst genau 5cm vor einer Wand stoppt. Er wird bereits vorher immer langsamer und gibt dabei Töne ab. Je näher der Roboter dem Hindernis kommt, desto schneller folgen die Töne aufeinander.
