Fahren lernen

Nachdem der Roboter nun über ein Fahrgestell verfügt und die Motoren verkabelt sind, wird es Zeit, ihm das Fahren beizubringen!

Programmierung der Motoren

In der Kategorie "Motoren" gibt es dazu den Block "Motor ... an mit ...%", der es erlaubt, die Leistung der Motoren einzustellen:

  • "50%" bedeutet, die Motoren drehen sich mit halber Leistung vorwärts,
  • "0%" bedeutet, die Motoren bleiben stehen,
  • "-50%" bedeutet, die Motoren drehen sich mit halber Leistung rückwärts.

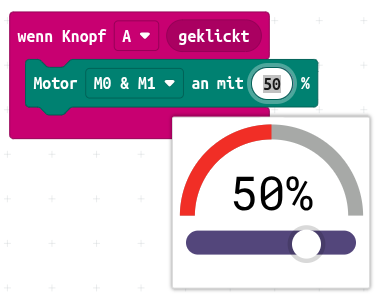

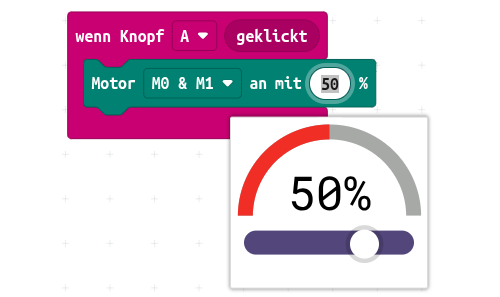

motorblock
Block zum Ansteuern der Motoren, wenn Knopf A gedrückt wurde.

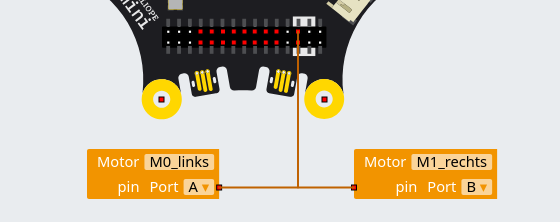

Zunächst müssen die Motoren konfiguriert werden. Dabei werden die Anschlüsse von Motor M0 als Port A bezeichnet und diejenigen von Motor M1 als Port B. Es ist sinnvoll, die Benennung der Motoren so vorzunehmen, dass man gleich sieht, welcher Motor links und welcher rechts am Roboter angebracht ist.

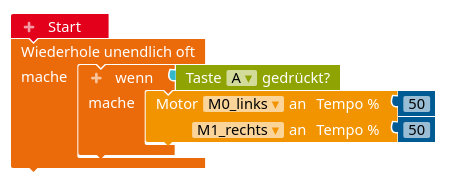

orl-motoren-steuern
Konfiguration der Motoren.

In der Kategorie "Aktion" -> "Bewegen" finden sich einige Blöcke zum Steuern der Motoren. Die Werte für das Tempo in % können dabei von -100 (maximale Geschwindigkeit rückwärts) bis 100 (maximale Geschwindigkeit vorwärts) reichen.

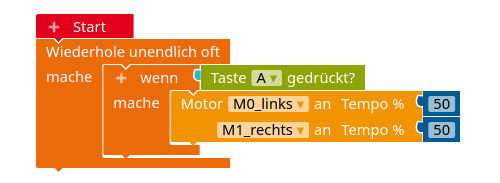

orl-motoren-steuern
Block zum Ansteuern der Motoren, wenn Knopf A gedrückt wurde.

Die Motor-Befehle finden sich in der Referenz unter "Motoren". Dort gibt es auch bereits einige hilfreiche Erklärungen und auswählbare Beispiele.

# Imports go at the top
from calliopemini import *

# Code in a 'while True:' loop repeats forever
while True:
    # vorwärts
    pin_M_MODE.write_digital(1)

    pin_M0_DIR.write_digital(0)  # Motor M0 vorwärts
    pin_M1_DIR.write_digital(0)  # Motor M1 vorwärts

    pin_M0_SPEED.write_analog(1023)  # Motor M0 mit voller Geschwindigkeit
    pin_M1_SPEED.write_analog(1023)  # Motor M1 mit voller Geschwindigkeit

    sleep(1000)  # für 1 Sekunde fahren

    # Stoppen
    pin_M_MODE.write_digital(1)

    pin_M0_DIR.write_digital(1)  # Motor M0 rückwärts
    pin_M1_DIR.write_digital(1)  # Motor M1 rückwärts

    pin_M0_SPEED.write_analog(0)  # Motor M0 Stopp (Geschwindigkeit 0)
    pin_M1_SPEED.write_analog(0)  # Motor M1 Stopp (Geschwindigkeit 0)

    sleep(1000)  # für 1 Sekunde stoppen

Vor und zurück

  1. Füge ein Skript hinzu, sodass sich die Motoren stoppen lassen, wenn die Taste B gedrückt wird. Dies ist hilfreich, wenn du das nächste Programm übertragen willst.
  2. Füge ein Skript zum Vorwärts- oder Rückwärtsfahren hinzu und beobachte die Motoren. Wenn sie sich falsch herum drehen, musst du die Kabel der Motoren anders herum am Calliope anschließen.

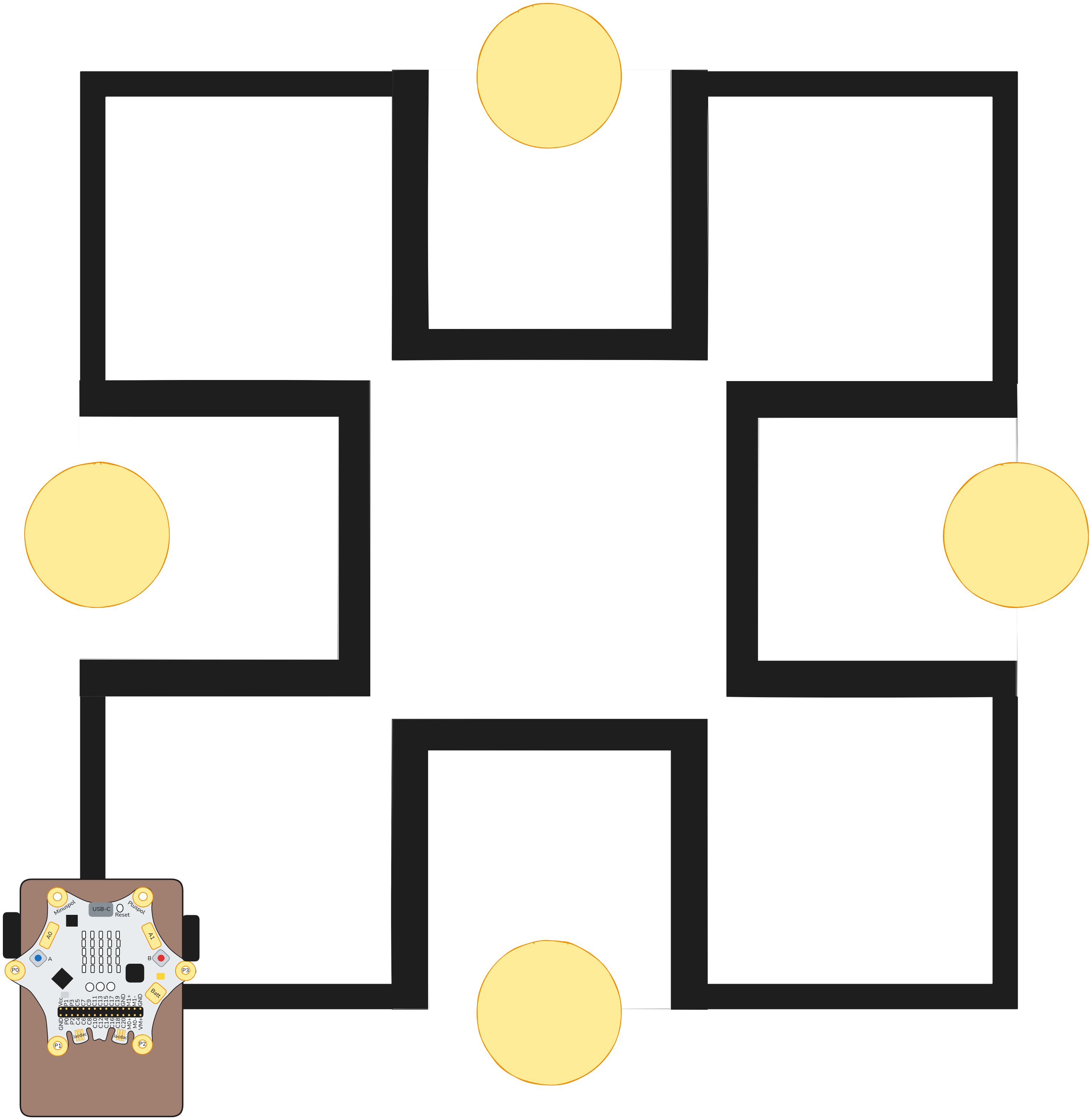

Quadratfahren

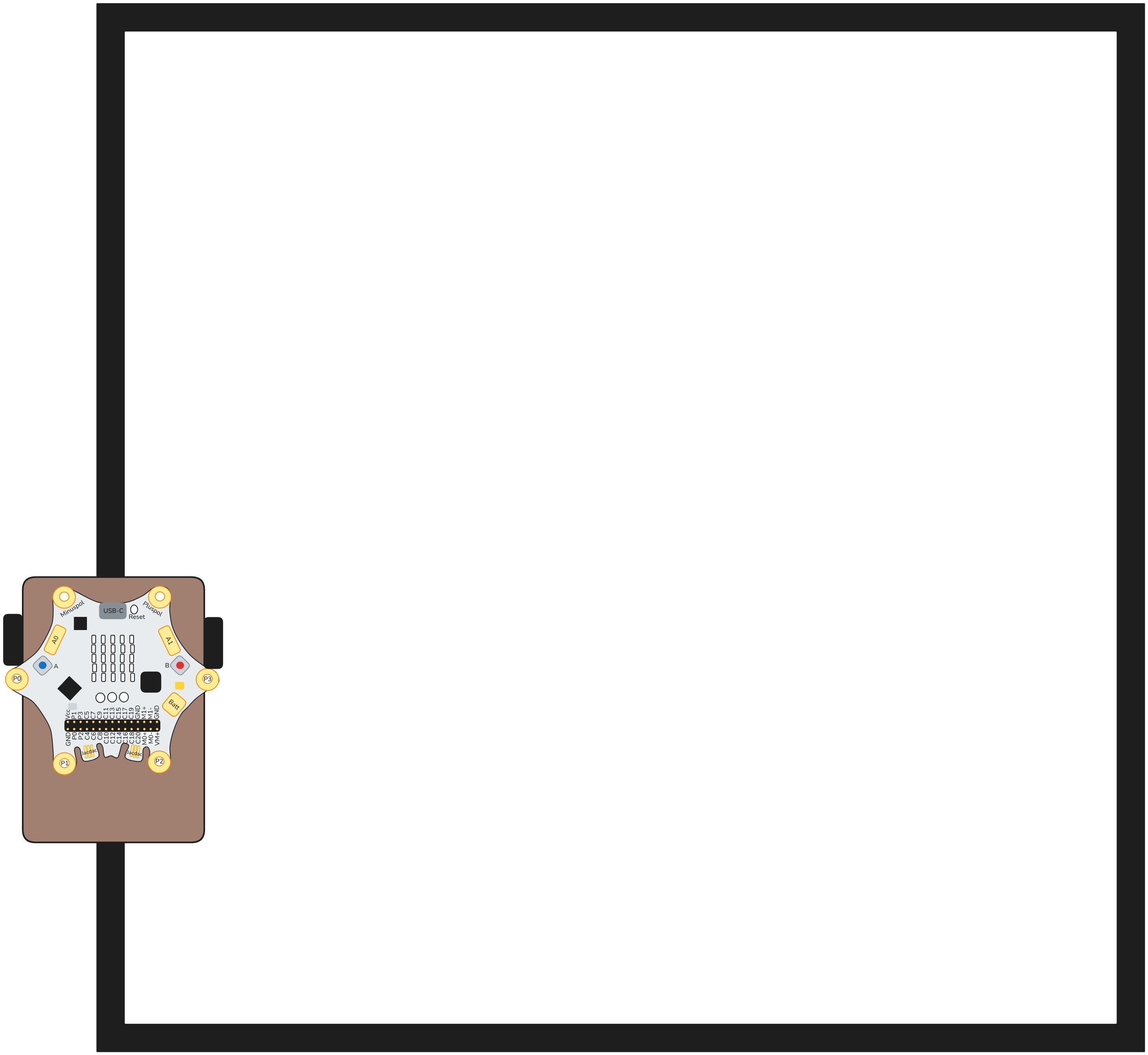

bastelbot-quadrat-fahren

  1. Markiere auf dem Boden ein Quadrat mit Seitenlänge 1m.
  2. Lass den Roboter das Quadrat abfahren! Sorge dafür, dass die Fahrt erst startet, wenn du auf Taste A gedrückt hast.

Tipp: Damit sich der Roboter auf der Stelle dreht, lasse einen Motor vorwärts und den anderen rückwärts drehen (eine sogenannte "Hebelsteuerung"). Füge danach eine Pause mit dem Block "pausiere ... ms" ein, die genau so lang ist, dass sich der Roboter um 90° dreht.

Funktionen für das Fahren

Die Programme werden handlicher und übersichtlicher, wenn die einzelnen Fahrfunktionen auch als Funktion im Programm umgesetzt werden. Implementiere die unten abgebildeten Funktionen.

funktion-motor-stop

funktion-motor-leistung

funktion-drehung-rechts

funktion-drehung-links

funktion-fahre

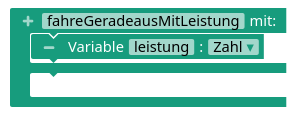

orl-funktion-geradeaus

orl-funktion-linksherum

orl-funktion-rechtsherum

def vorwaerts_fahren(geschwindigkeit):  # geschwindigkeit von 0 bis 1023
    pass

def rueckwaerts_fahren(geschwindigkeit): # geschwindigkeit von 0 bis 1023
    pass

def stoppen():
    pass

def lenke_rechts_um_90_grad():
    pass

def lenke_links_um_90_grad():
    pass

def fahre(geschwindigkeitLinks, geschwindigkeitRechts): # geschwindigkeit jeweils von 0 bis 1023
    pass

Detailanalyse des Fahrverhaltens

Wie verlässlich und genau ist das Fahrverhalten des Roboters? Und lässt sich durch eine genaue Analyse eine Funktion erstellen, bei der man dem Roboter sagen kann, wie weit er fahren soll? Darum gehts im Folgenden.

Wie genau fährt der Roboter?

  1. Falls bisher noch nicht geschehen: Lasse den Roboter mehrmals geradeaus fahren und beobachte, ob der Roboter tatsächlich geradeaus fährt. Beseitige Fehlerquellen so gut es geht: Dreckige Räder, eiernde Räder, ...
  2. Entwickle einen Versuch zur Untersuchung der Genauigkeit des Fahrverhaltens. Führe ihn (mehrmals) durch und stelle die Ergebnisse graphisch dar.

Zeit und Strecke

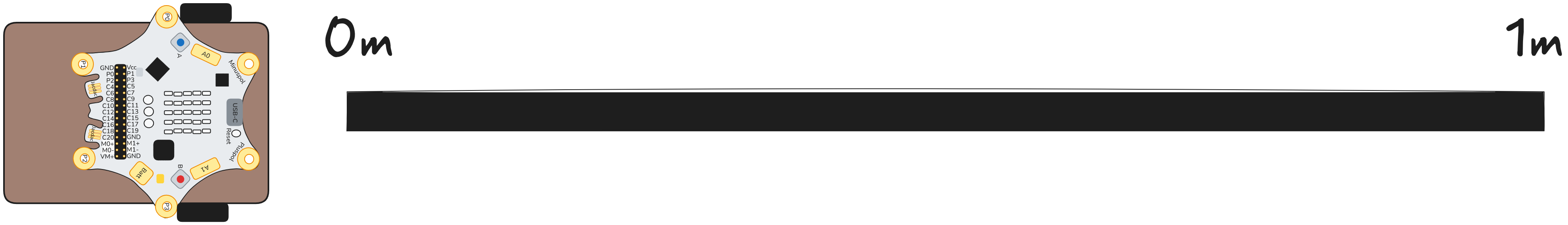

Es wäre praktisch, dem Roboter genau sagen zu können, wie weit er fahren soll und nicht nur, mit welcher Leistung er fahren soll. Genau das ist das Ziel dieser Aufgabe.

Für diese Aufgabe gilt: Der Roboter fährt immer mit der Leistung 50%.

  1. Entwickle einen Versuch zur Messung der Strecke, die der Roboter innerhalb von 2, 4, 6, 8, 10 Sekunden zurücklegt.
  2. Stelle die Ergebnisse in einem Zeit-Weg-Diagramm dar.
  3. Ermittle die Geschwindigkeit des Roboters in cm pro Sekunde.
  4. Ermittle die Funktion \(s(t)\), wobei \(s\) die zurückgelegte Strecke in cm und \(t\) die benötigte Zeit in Sekunden ist.
  5. Ermittle die Funktion \(t(s)\), wobei \(s\) die Strecke ist, die der Roboter zurücklegen soll, und \(t\) die Zeit in Millisekunden, die die Motoren dafür laufen müssen.
  6. Implementiere eine Funktion fahre_cm_mit_50Prozent( strecke ), wobei strecke die Strecke in cm ist, die der Roboter zurücklegen soll.

Leistung und Strecke

Nun wird es umgedreht: Die Zeit bleibt immer dieselbe, aber der Roboter fährt mit unterschiedlicher Leistung. Ziel ist, auch den Zusammenhang von zurückgelegter Strecke und Leistung genau zu erfassen.

Für diese Aufgabe gilt: Der Roboter fährt immer für 5 Sekunden.

  1. Entwickle einen Versuch zur Messung der Strecke, die der Roboter bei einer Leistung von 20%, 40%, 60%, 80%, 100% zurücklegt.
  2. Stelle die Ergebnisse in einem Leistung-Weg-Diagramm dar.
  3. Ermittle die Funktion \(s(l)\), wobei \(s\) die zurückgelegte Strecke in cm und \(l\) die vorgegebene Leistung in Prozent ist. Deute den Schnittpunkt der erhaltenen Funktion mit der Rechtsachse.
  4. Ermittle die Funktion \(l(s)\), wobei \(s\) die Strecke ist, die der Roboter zurücklegen soll, und \(l\) die Leistung in Prozent, die der Roboter braucht, um die Strecke innerhalb der 5 Sekunden zu schaffen.
  5. Implementiere eine Funktion fahre_cm_in_5Sek( strecke ), wobei strecke die Strecke in cm ist, die der Roboter zurücklegen soll.

Leistung, Zeit und Strecke

Nach den vorherigen zwei Vorbereitungen ist nun das Ziel, beide Untersuchungen zusammen zu fassen und eine Funktion zu implementieren, bei der man gleichzeitig angeben kann, wie weit der Roboter fahren soll und mit welcher Leistung der die Strecke fahren soll.

Vorbemerkung 1: Zusammenfassen von zwei Proportionalitäten

Für die Zusammenfassung der beiden Untersuchungen wird folgende Voraussetzung genutzt: Wenn die Größe A proportional zur Größe B und proportional zur Größe C ist, dann ist sie auch proportional zum Produkt \(B \cdot C\).

Wenn \(A \propto B\) und \(A \propto C\) gilt, dann gilt auch \(A \propto B \cdot C\).

Anders formuliert:

Wenn \(\frac{A}{B} = konst.\) und \(\frac{A}{C} = konst.\) gilt, dann gilt auch \(\frac{A}{B \cdot C} = konst.\)

Vorbemerkung 2: Anwendung auf die vorliegenden Zusammenhänge

Nach den vorherigen Untersuchungen wissen wir: Die Strecke ist proportional zur Zeit ( \(s \propto t\)).

Aber sie ist nicht proportional zur Leistung. Ein linearer Zusammenhang lässt sich aber wie im folgenden Beispiel umformen:

\(s(l) = 0,5 \cdot l - 5 = 0,5 \cdot (l - \frac{5}{0,5}) = 0,5 \cdot ( l - 10)\).

In diesem Beispiel wäre die Strecke \(s\) also proportional zur Größe \((l-10)\): \(s \propto (l-10)\).

  1. Forme deinen funktionalen Zusammenhang aus der Aufgabe "Leistung und Strecke" so um, wie in Vorbemerkung 2 gezeigt.
  2. Fasse beide Proportionalitäten entsprechend der Vorbemerkung 1 zusammen.
  3. Bestimme den gemeinsamen Proportionalitätsfaktor, indem du den Quotienten \(\frac{A}{B \cdot C}\) bestimmst.
  4. Forme das Ergebnis nun nach der Zeit \(t\) um.
  5. Implementiere die Funktion fahre_cm_mit_Leistung( strecke, leistung), wobei strecke die Strecke in cm ist, die der Roboter fahren soll, und leistung die Leistung in Prozent ist, mit der der Roboter fahren soll (d.h. für 20% wird 20 eingegeben). Tipp: Denke daran, dass die Zeit, die mit der Formel aus Aufgabenteil 4 berechnet wird, die Zeit in Sekunden ist und im Block pausiere ... die Zeit in Millisekunden benötigt wird.
