Bau des Fahrgestells
Der Bau des Roboters beginnt mit dem Aufbau des Fahrgestells und der Verschaltung der Motoren.
Material
Bauteile sammeln und kontrollieren
Suche in den bereitgestellten Kästen alle Teile heraus, die du für den Bastelbot benötigst. Bei den Werkzeugen und Schrauben müsst ihr euch ggf. untereinander austauschen und aushelfen, wenn sie nicht in ausreichender Anzahl vorliegen.
| Bild | Bauteil | Anzahl | Hinweise |
|---|---|---|---|
 |

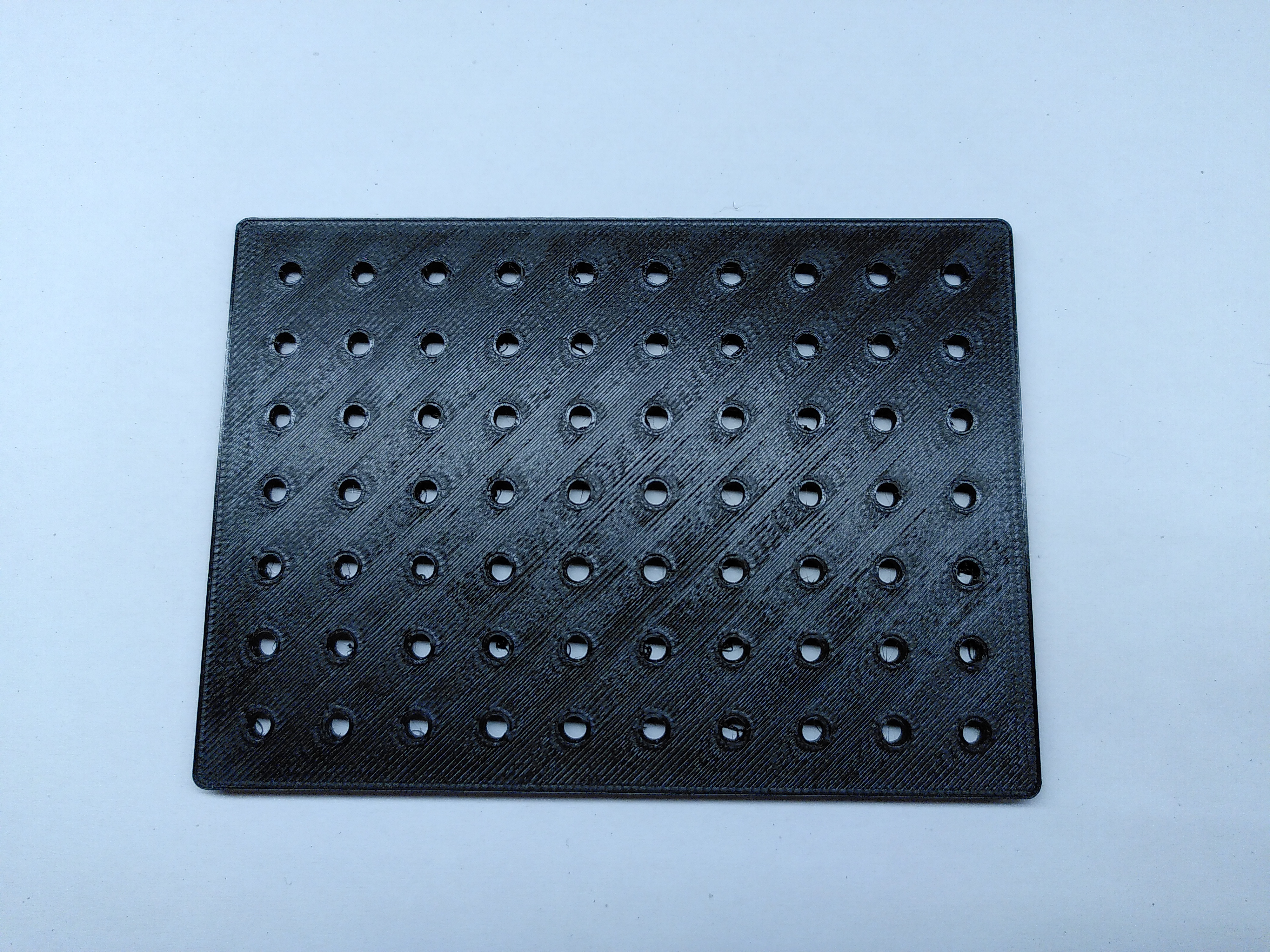

Lochplatte mit 7 x 10 Löchern | 1 | |
 |

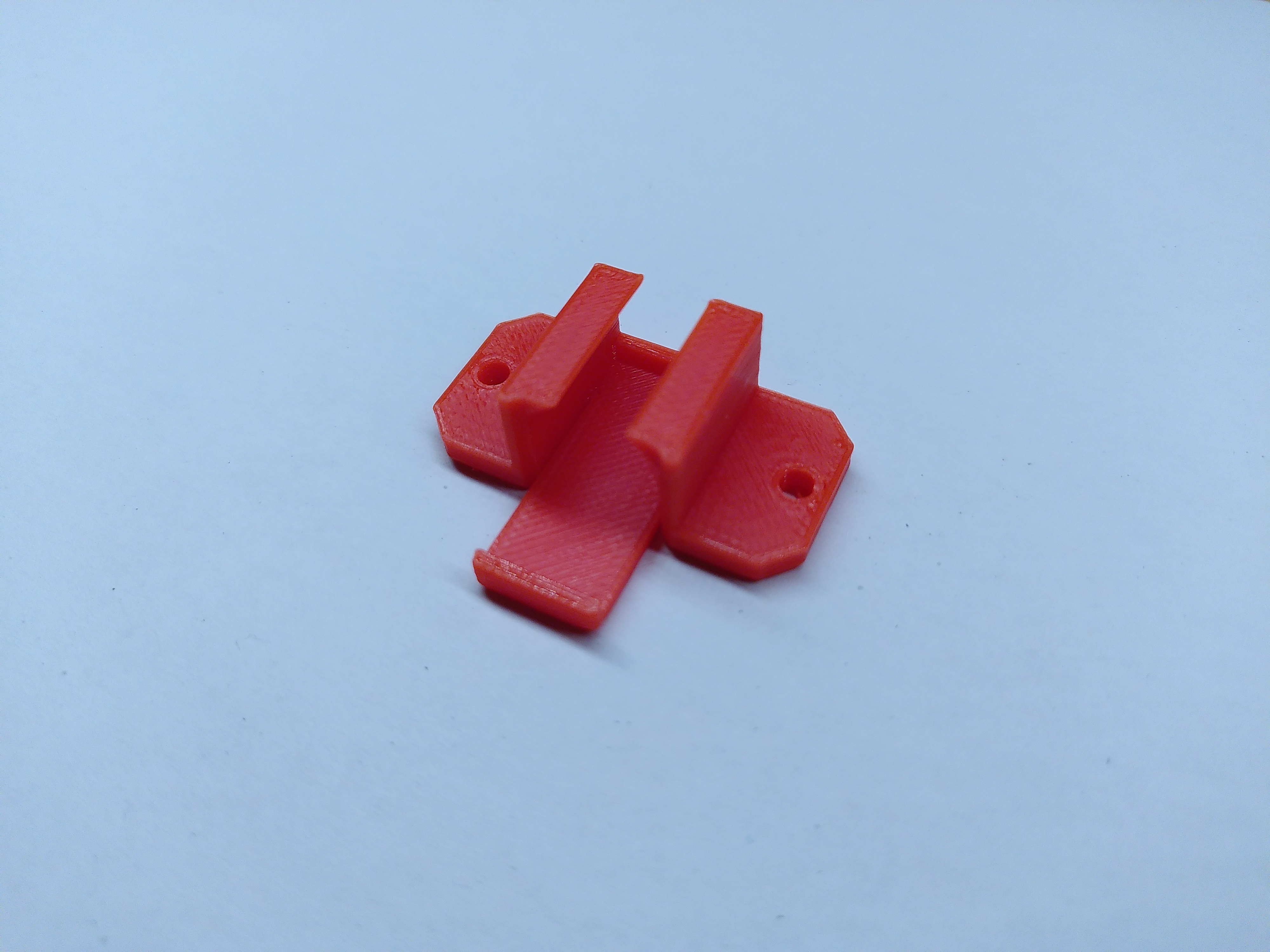

Motorhalterung | 2 | |
 |

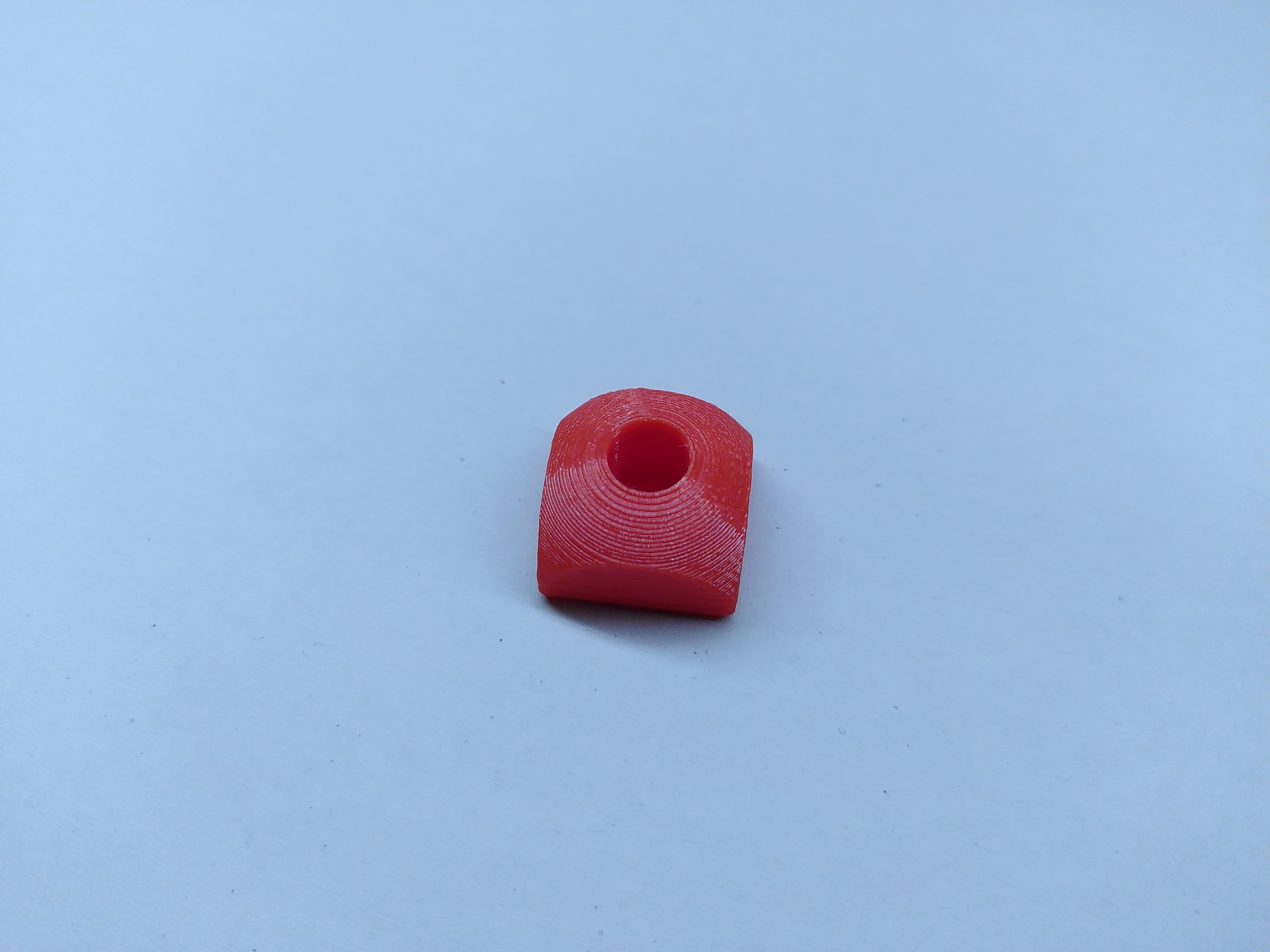

Slider | 1 | |
 |

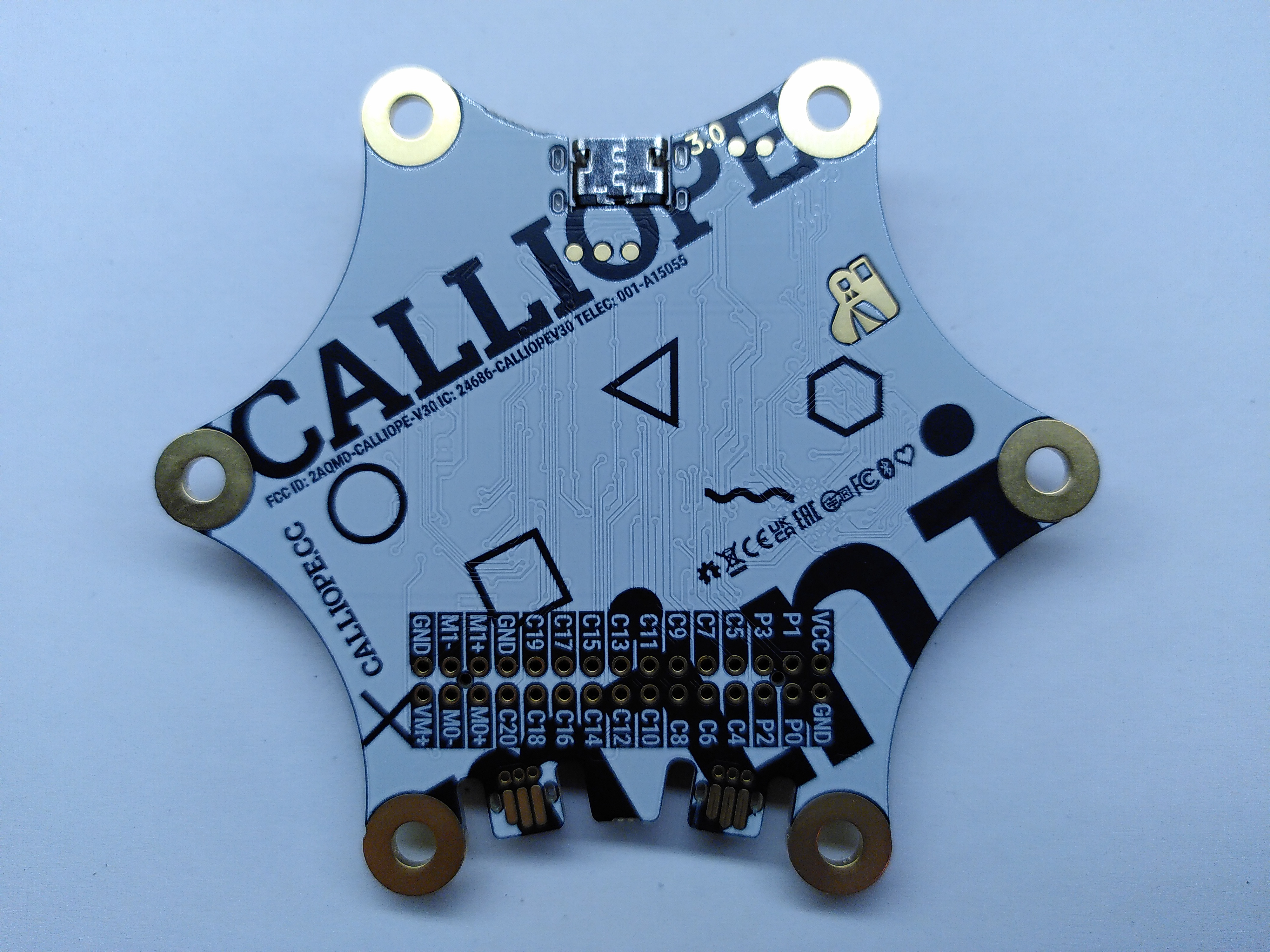

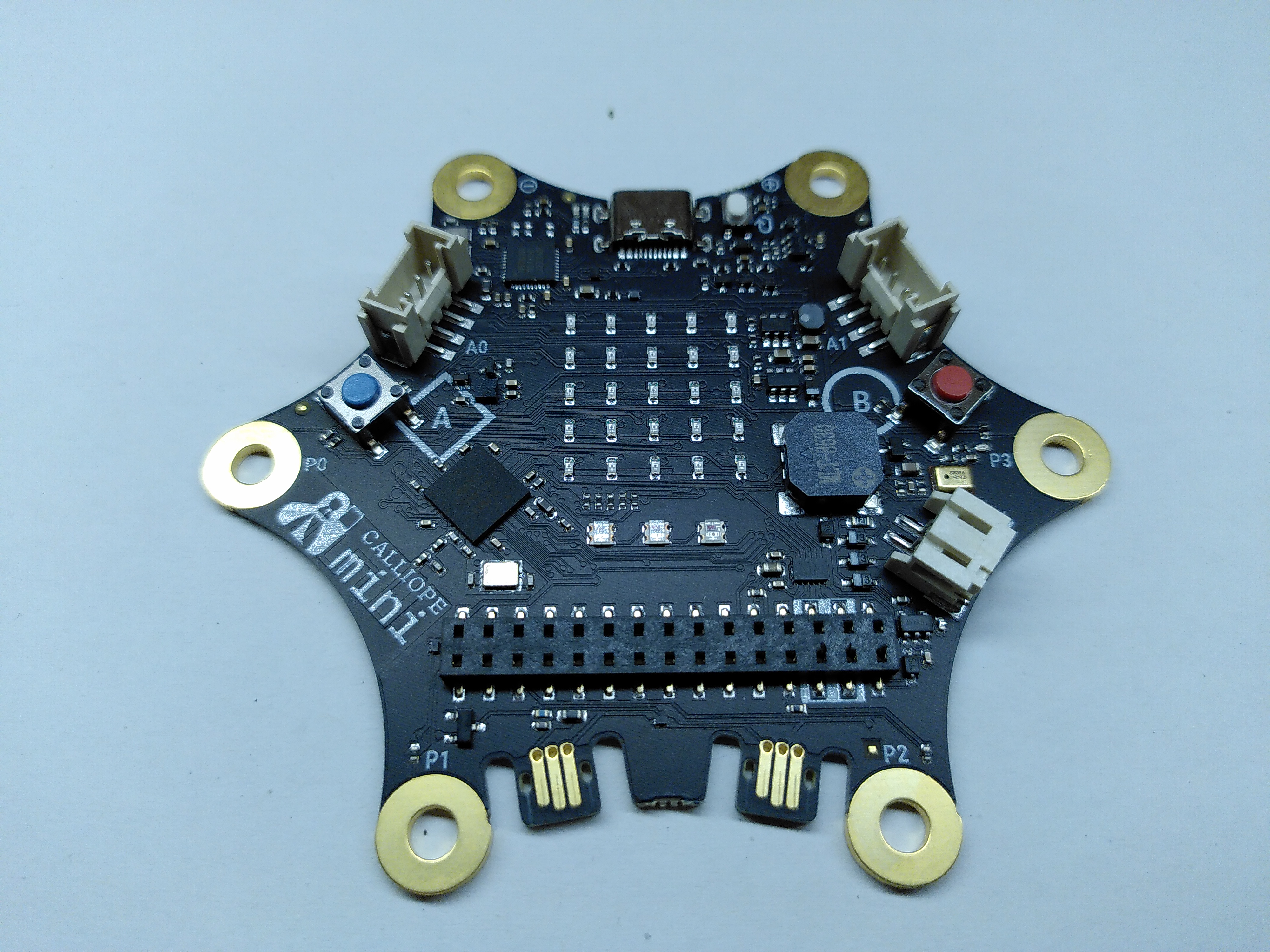

Calliope v3 | 1 | erst v3 verfügt über geeigneten Motortreiber |
 |

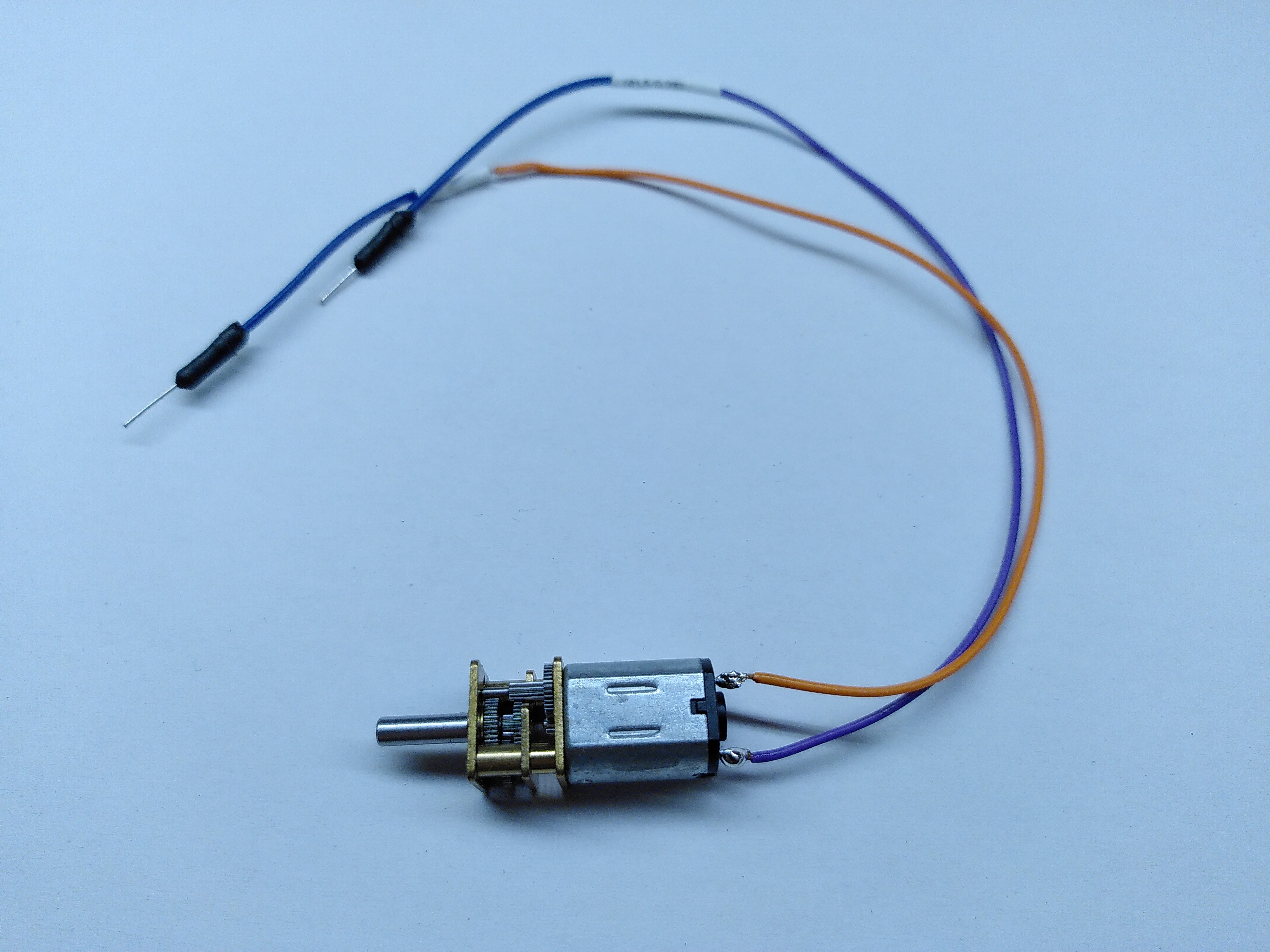

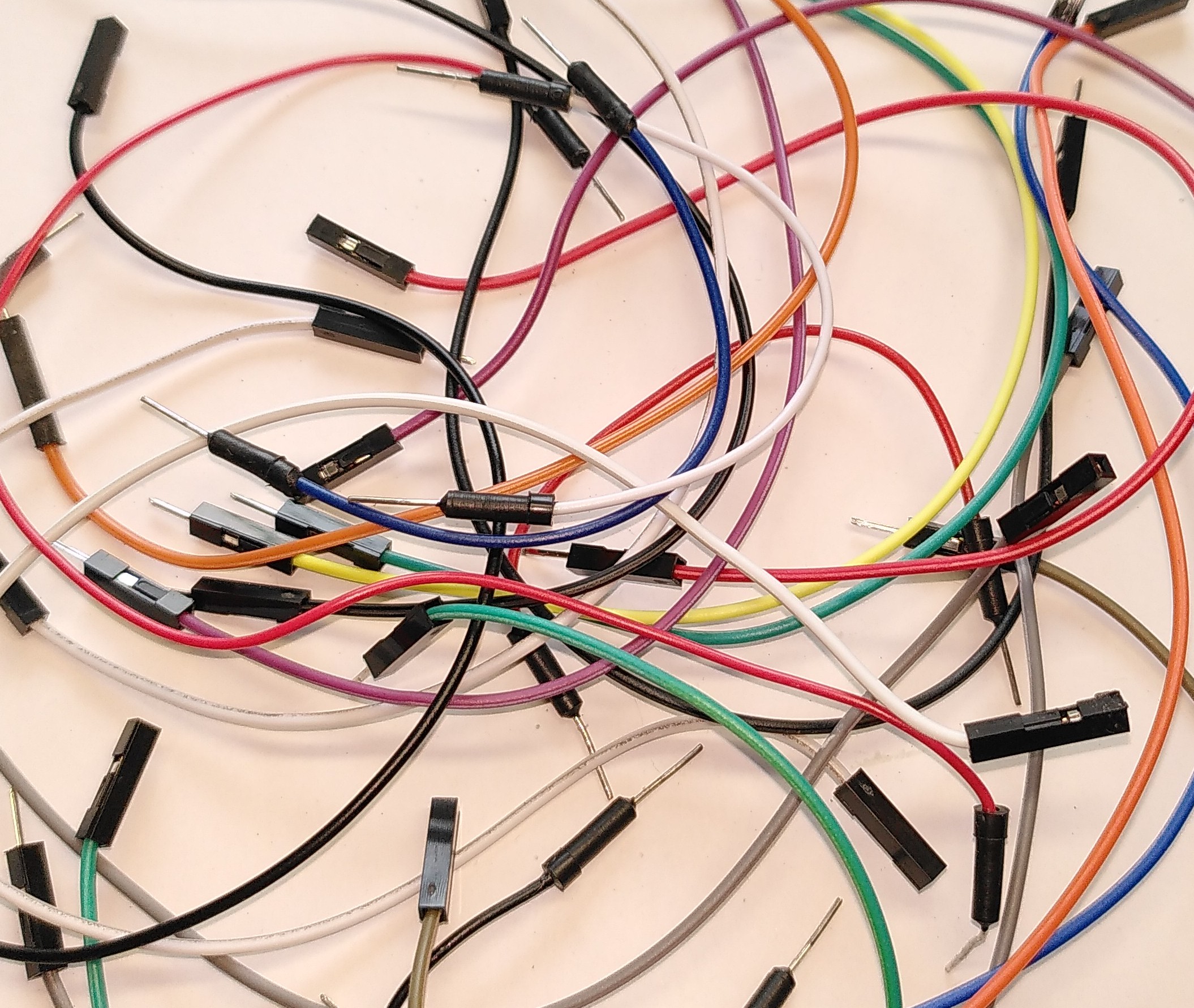

N20 Getriebemotoren (100 RPM, 6V) | 2 | mit angelöteten Jumper-Kabeln |
 |

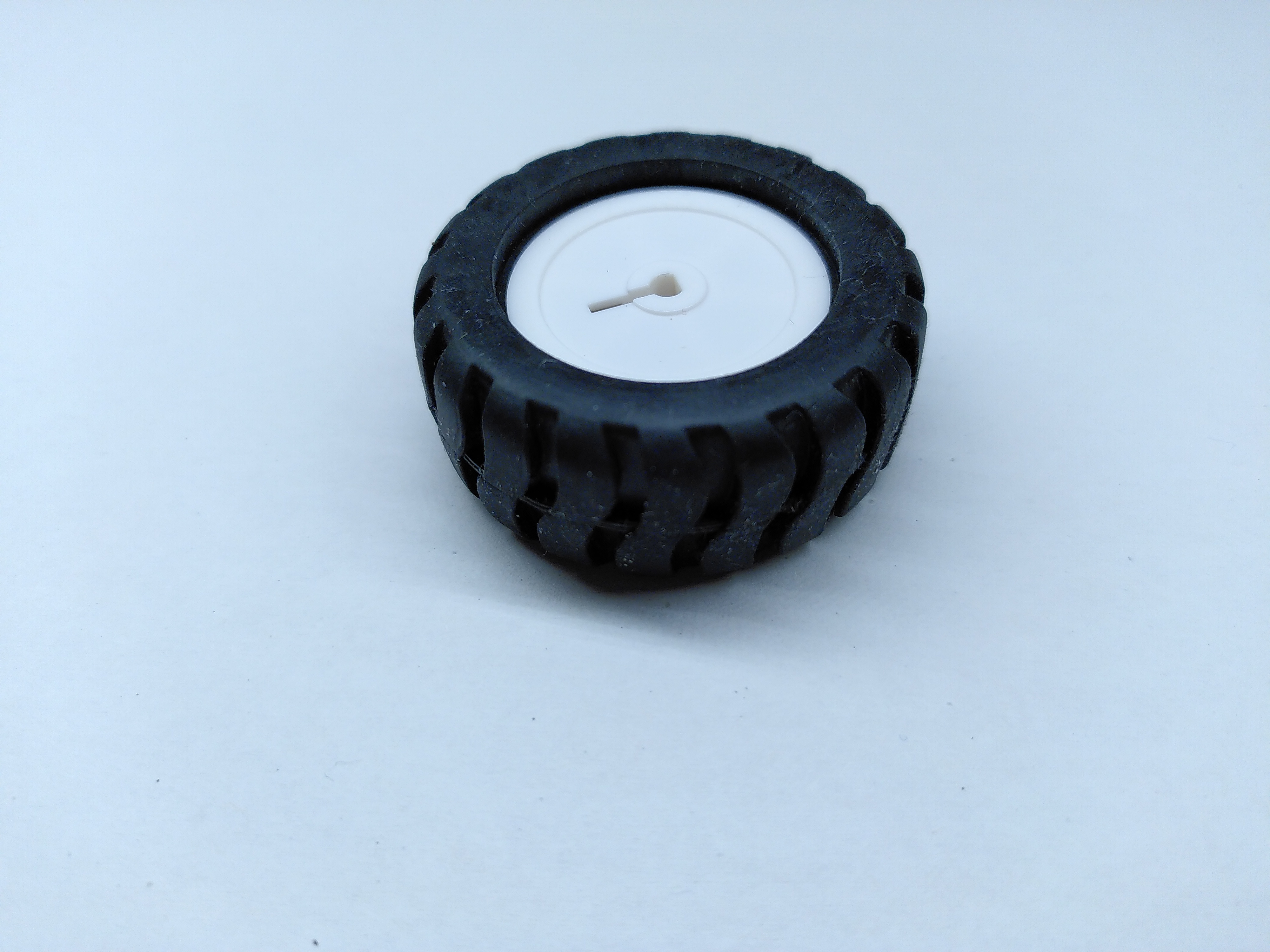

Räder mit Felgen | 2 | passend zum Aufsetzen auf die Motorschäfte |
 |

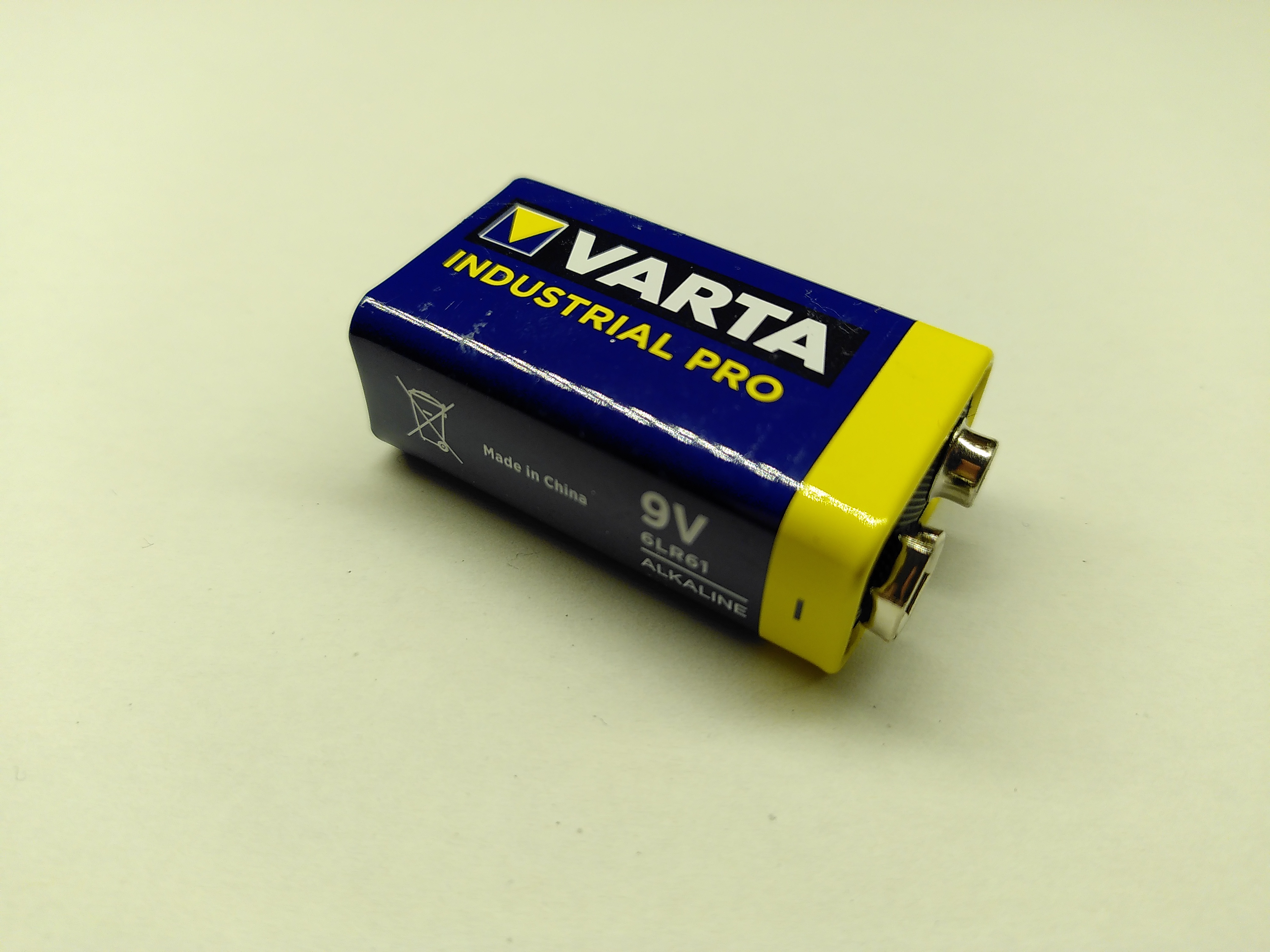

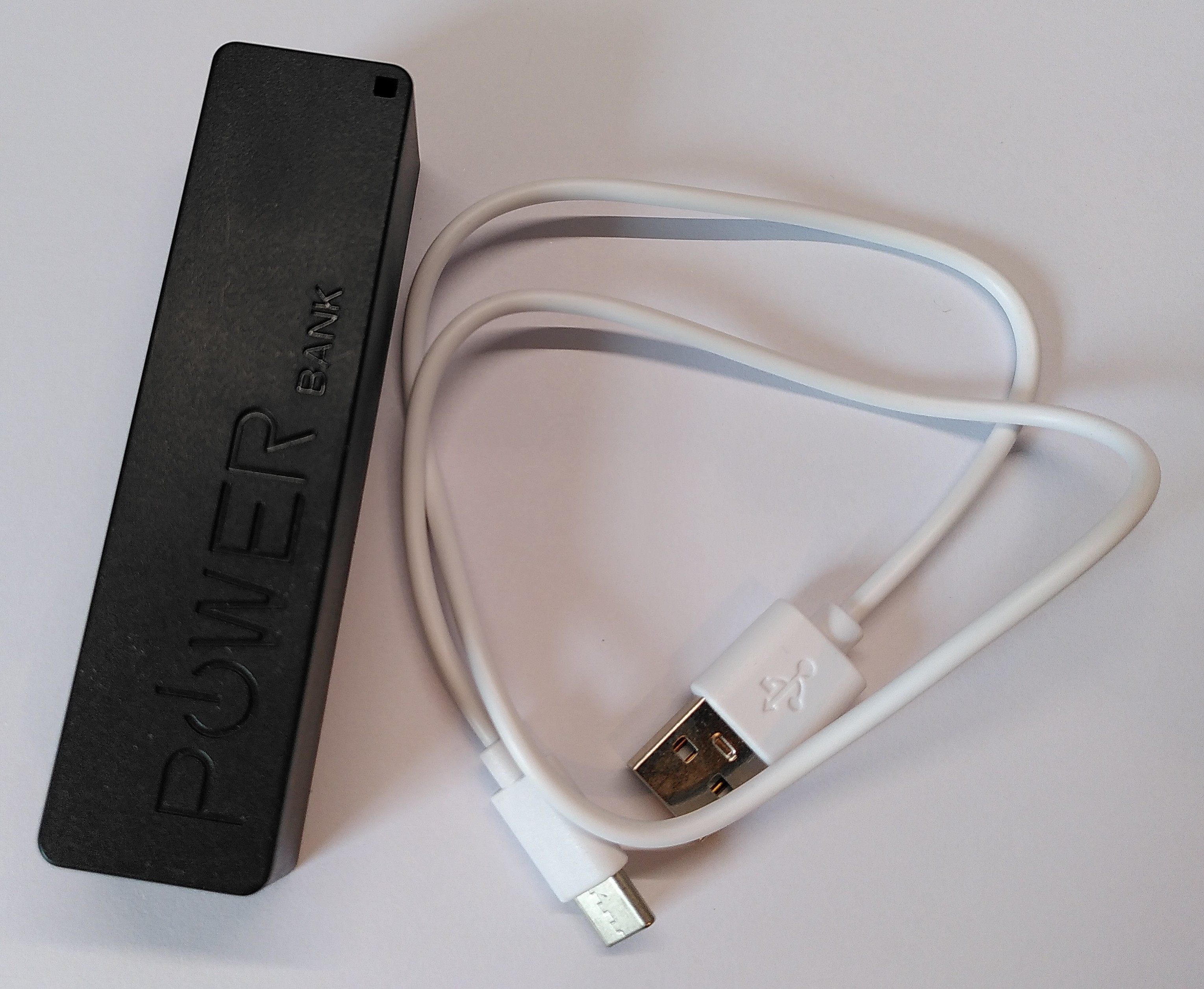

9V-Block | 1 | Auch als USB-Akku verfügbar. |
 |

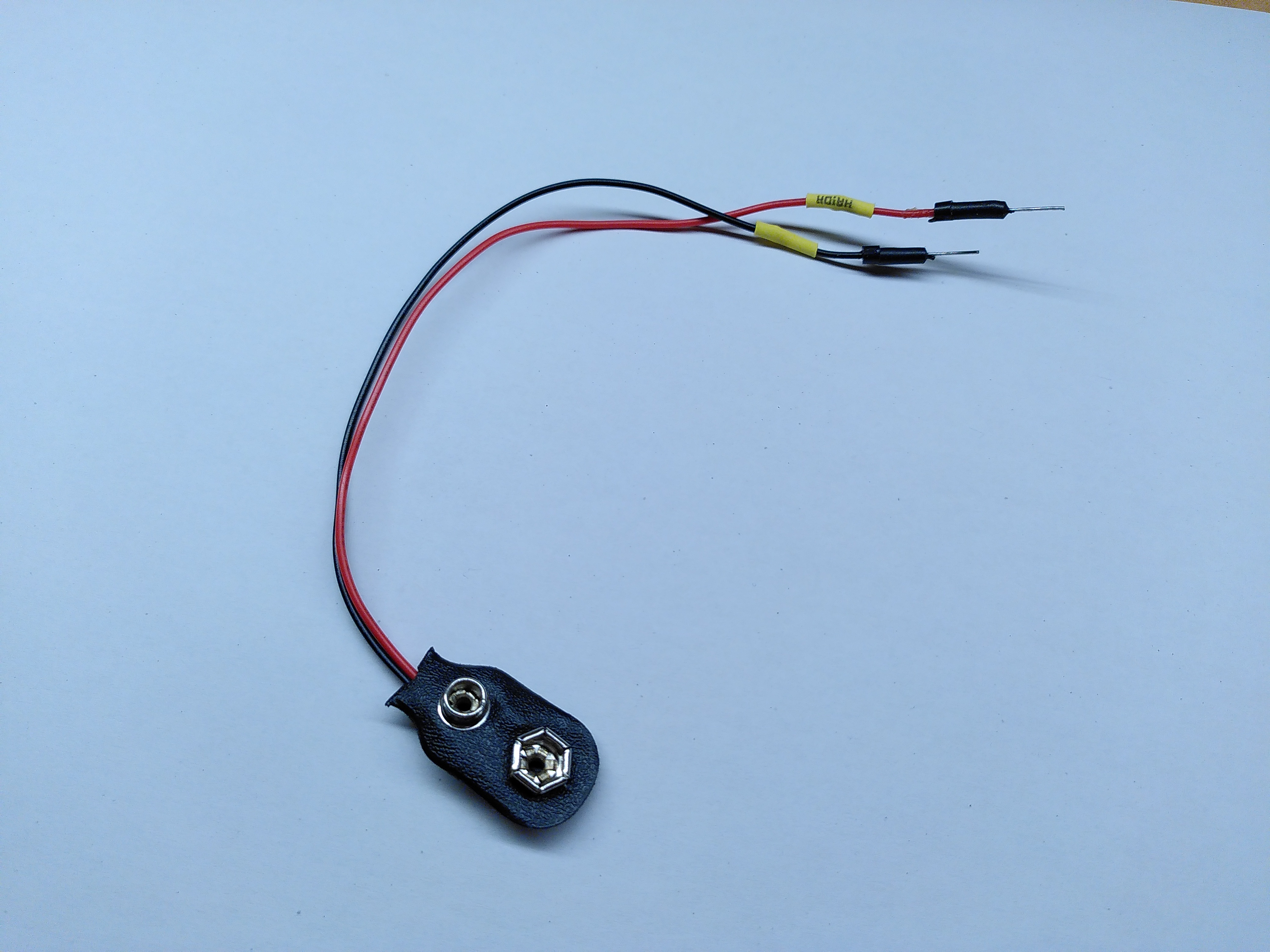

Clip zum Anschluss des 9V-Block mit angelöteten Jumper-Kabeln | 1 | |
 |

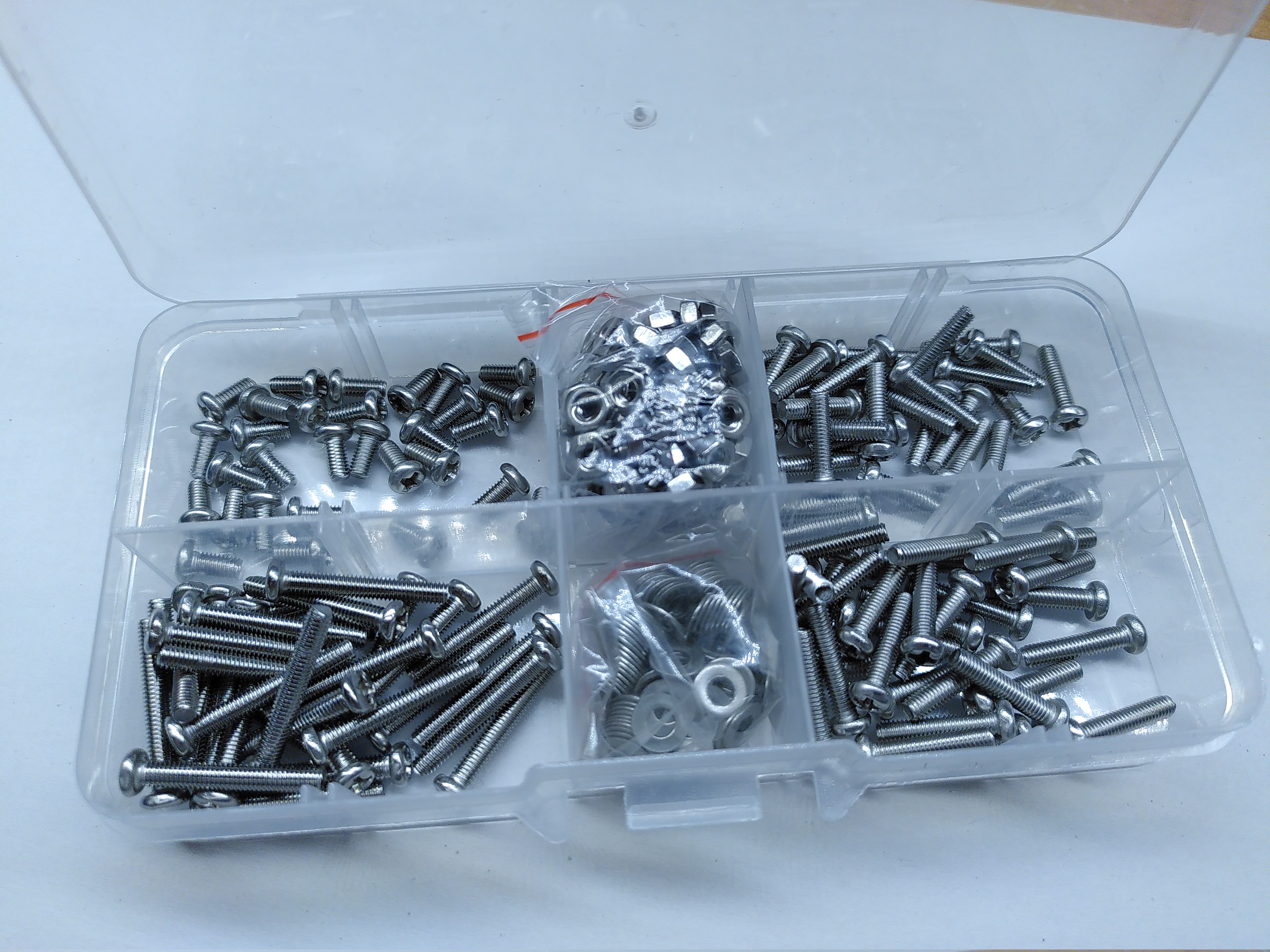

M3 Kreuzschrauben Set | 1 | ggf. mit zweiter Gruppe teilen |
 |

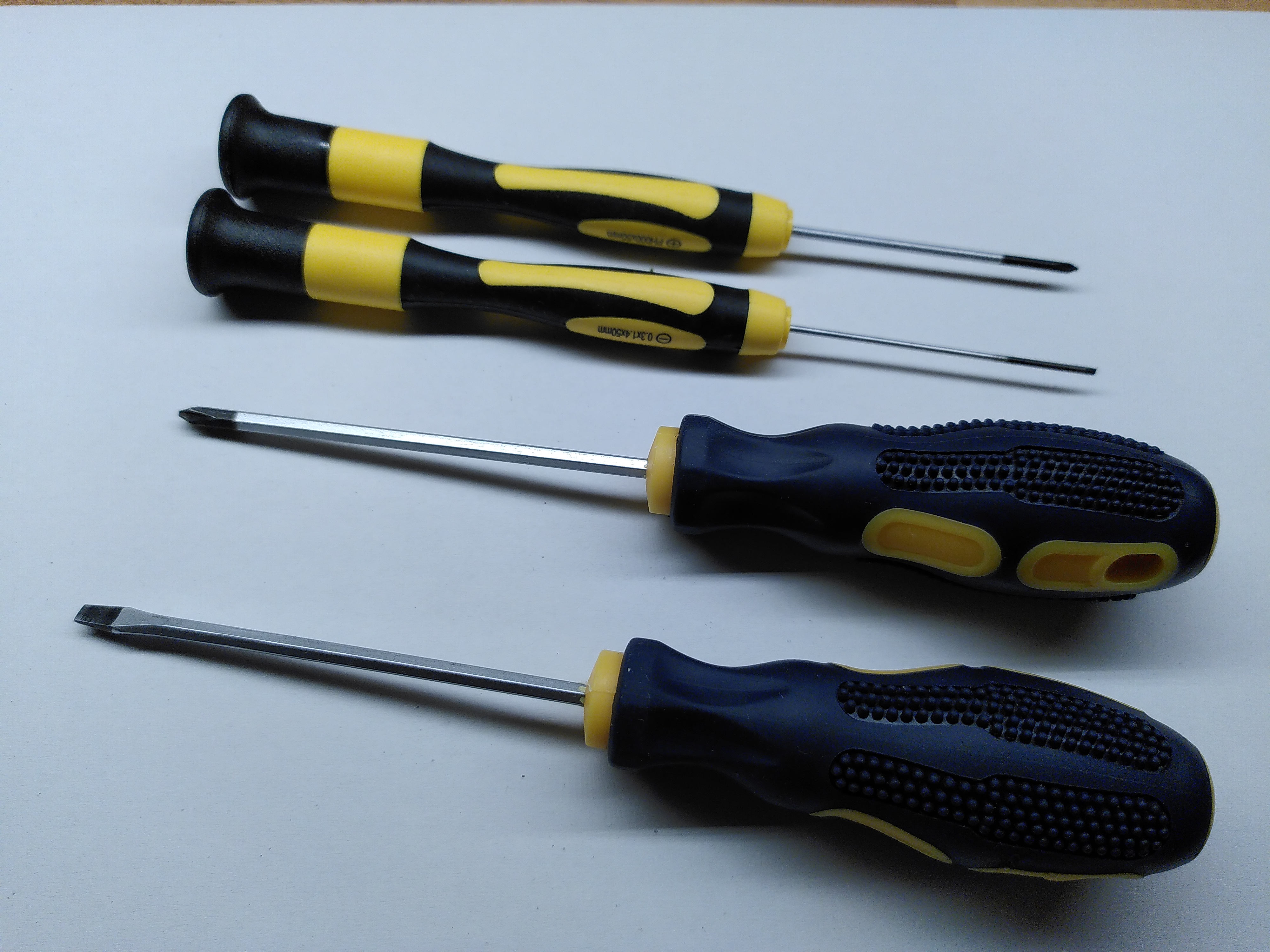

Schraubendreher | nach Bedarf | ggf. mit zweiter Gruppe teilen |
 |

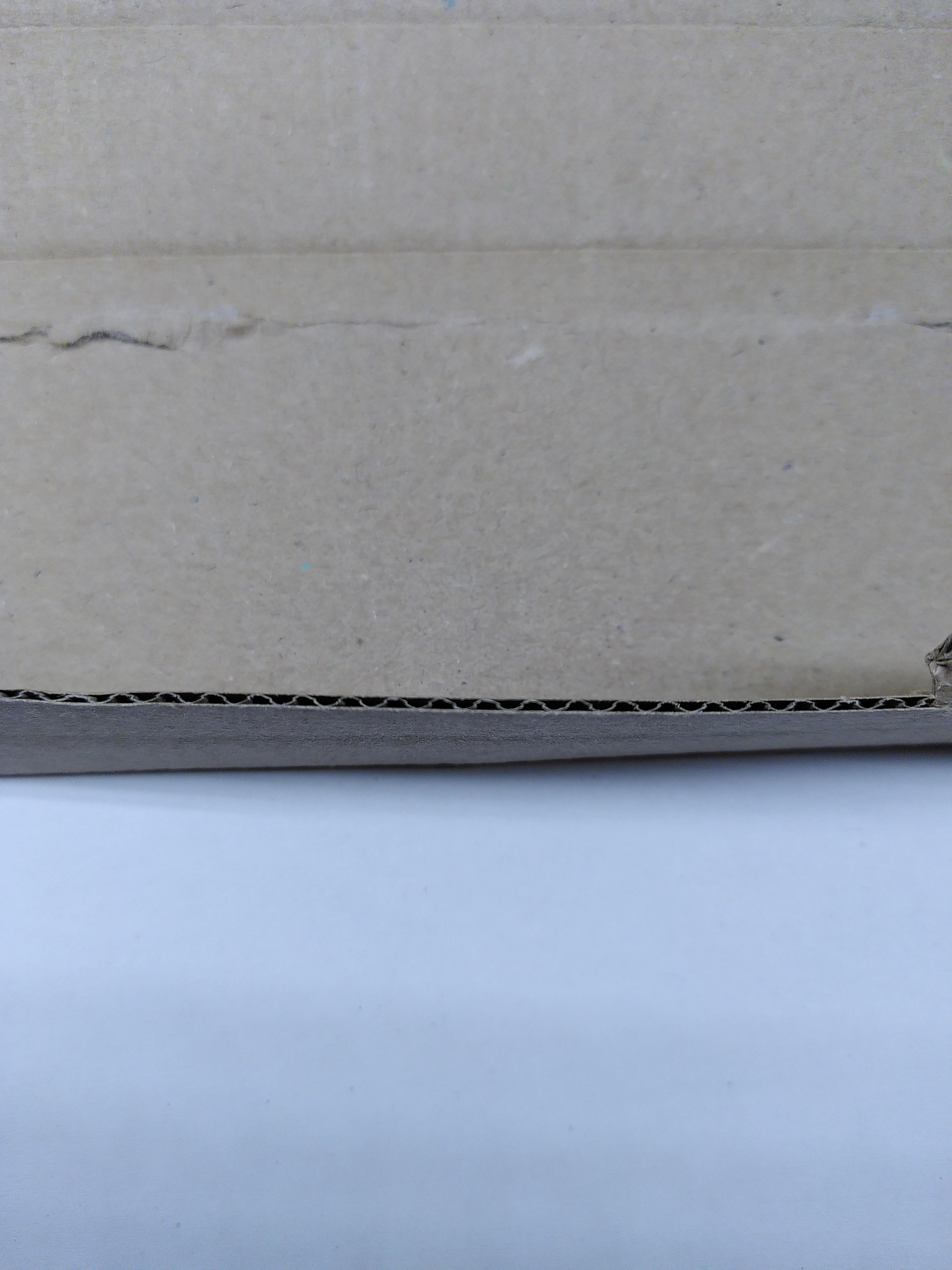

Pappe | nach Bedarf | einwellig, ca. 3 mm dick |
 |

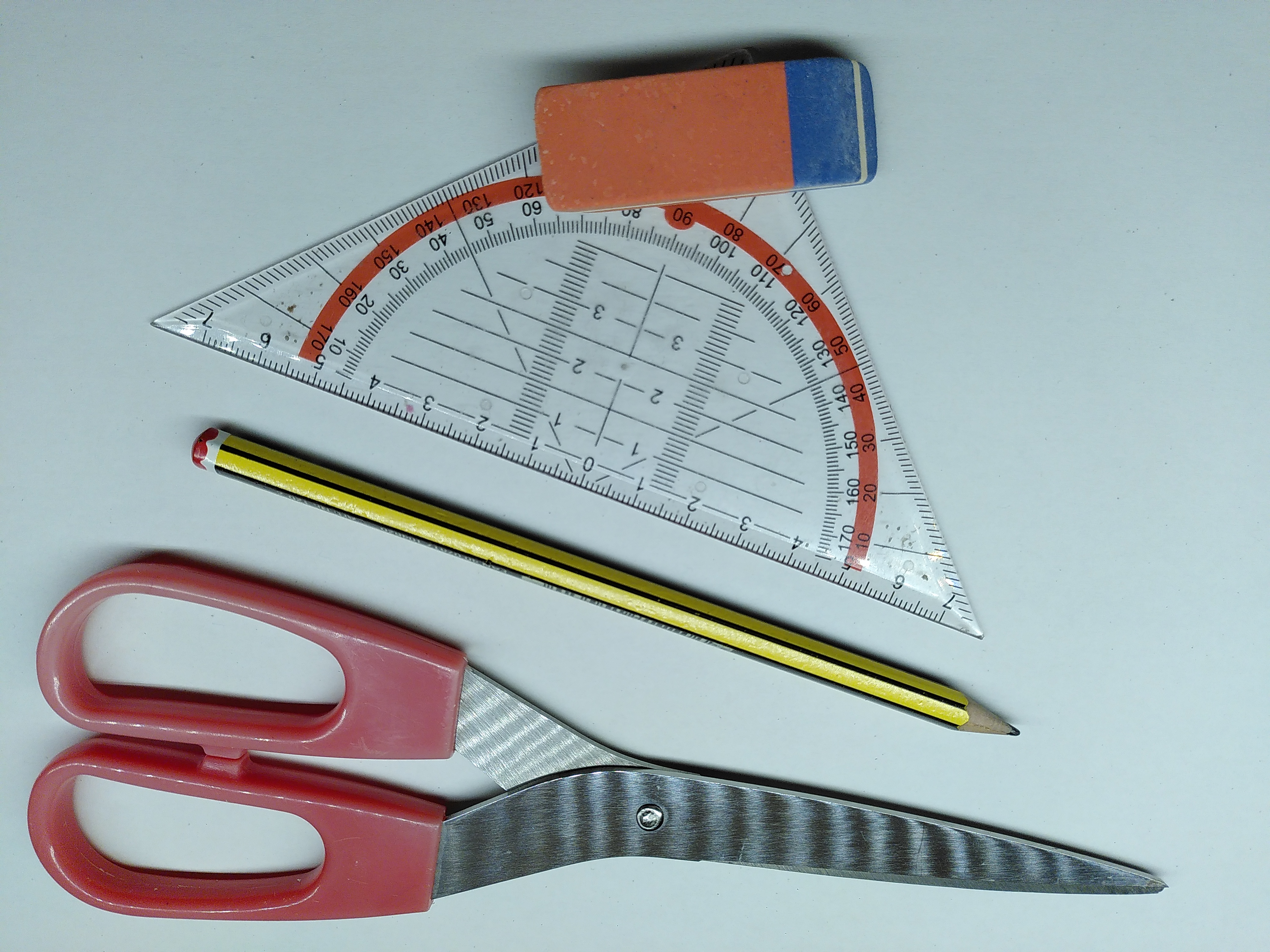

Schere, Bleistift, Geodreieck, Radiergummi | 1 | ggf. mit zweiter Gruppe teilen |
Aufbau
Aufbau des Fahrgestells

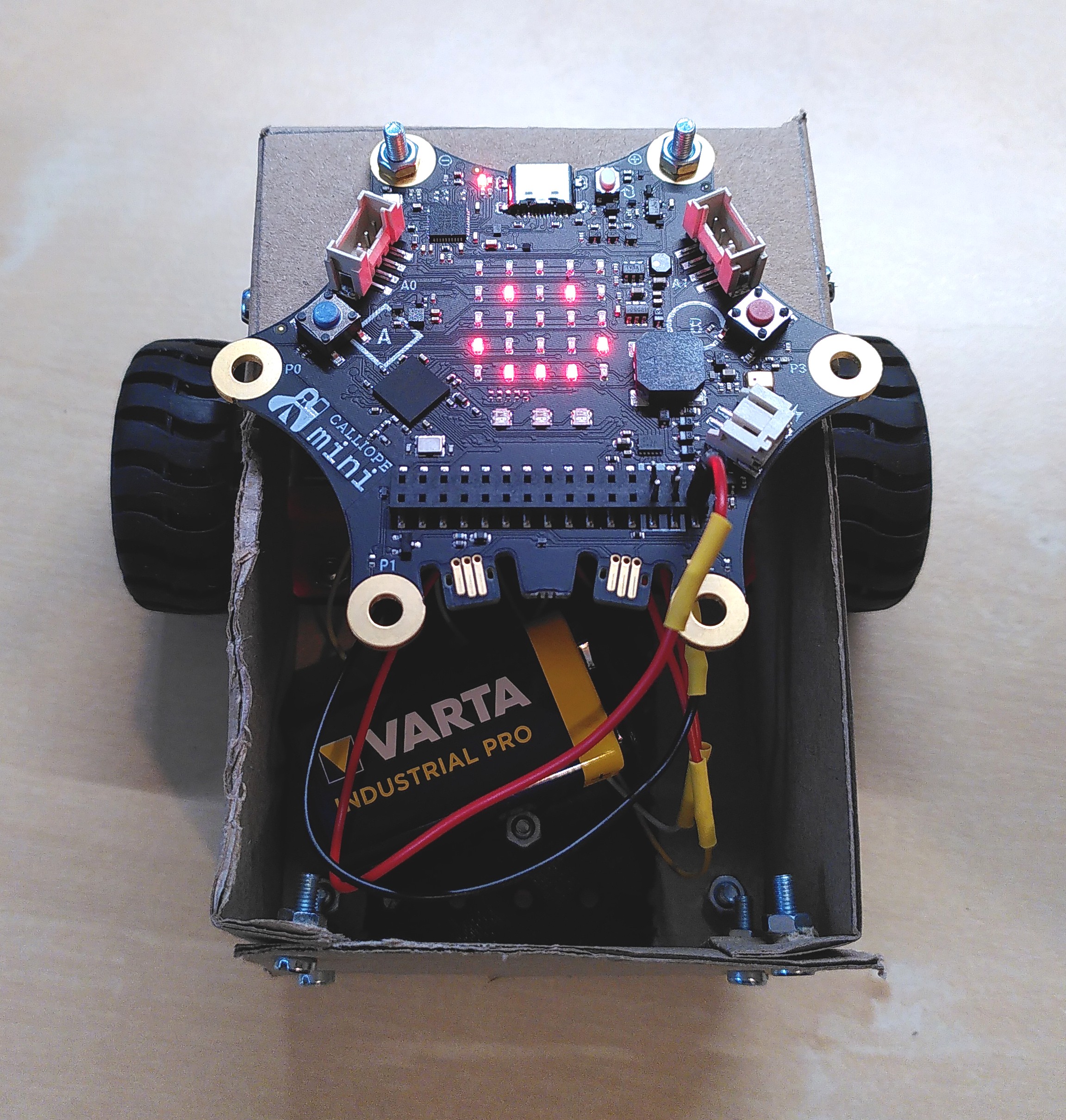

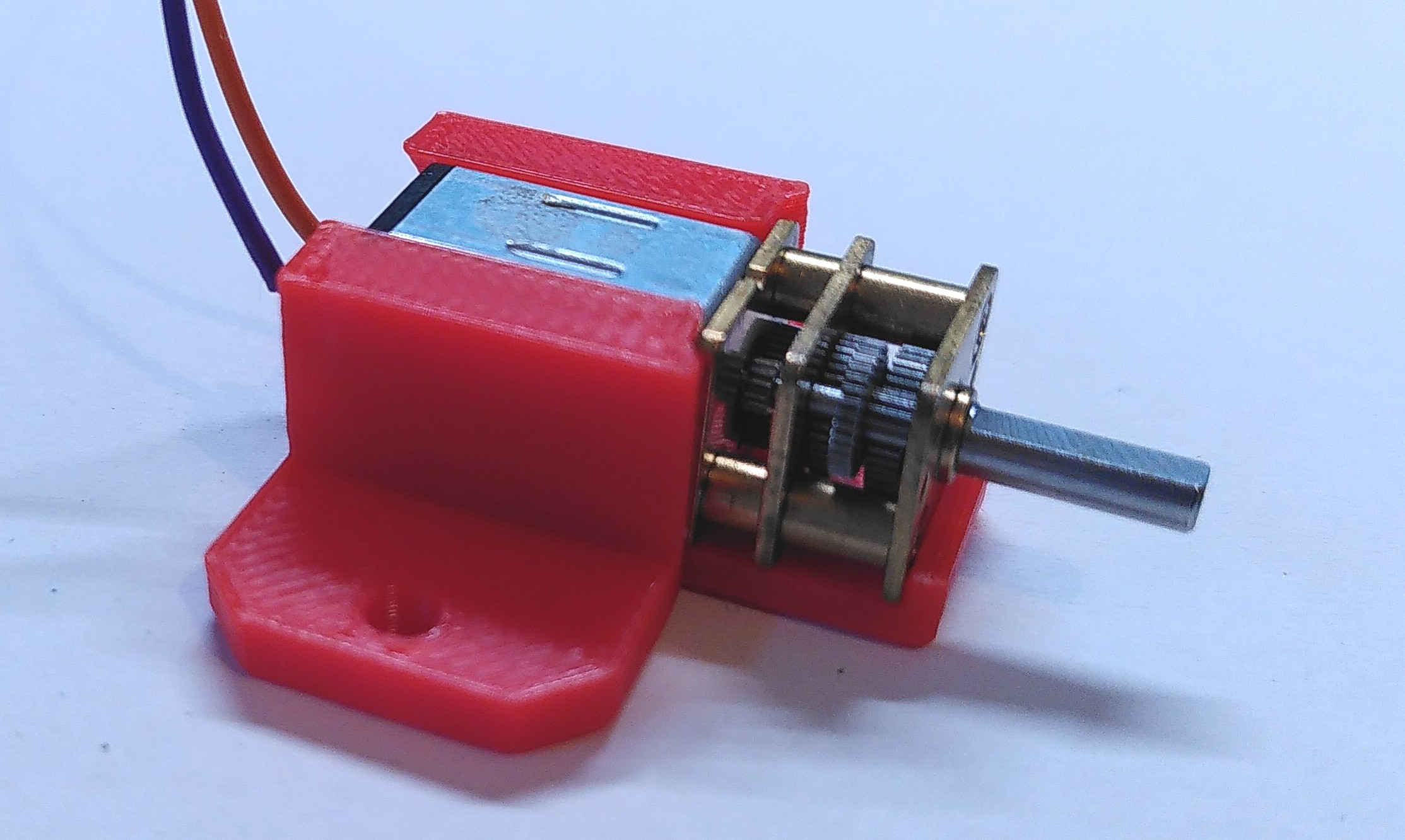

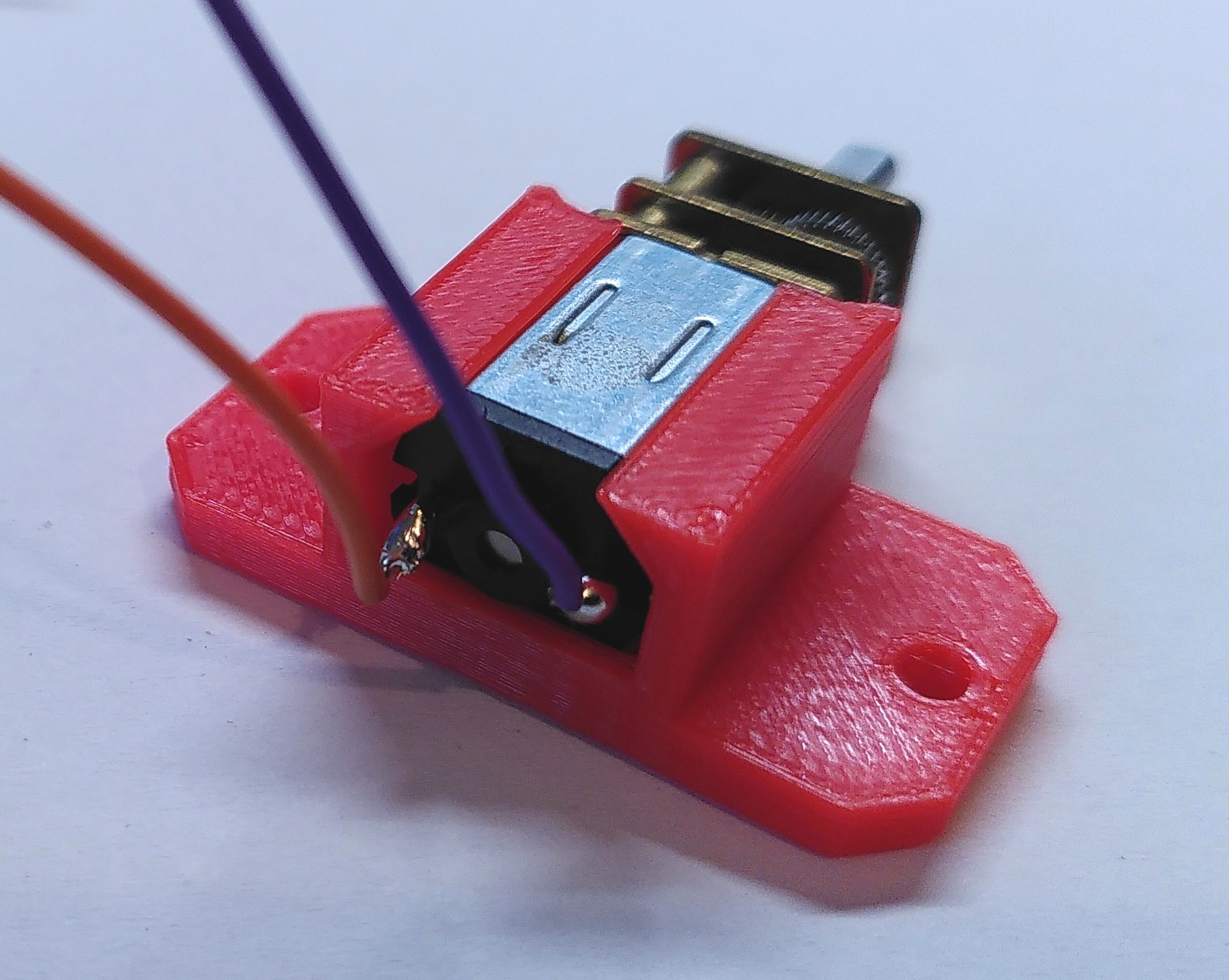

- Klemme die zwei Getriebemotoren in die Motorhalterungen. Achte darauf, die Kabel nicht einzuklemmen. Vergleiche mit den Fotos.

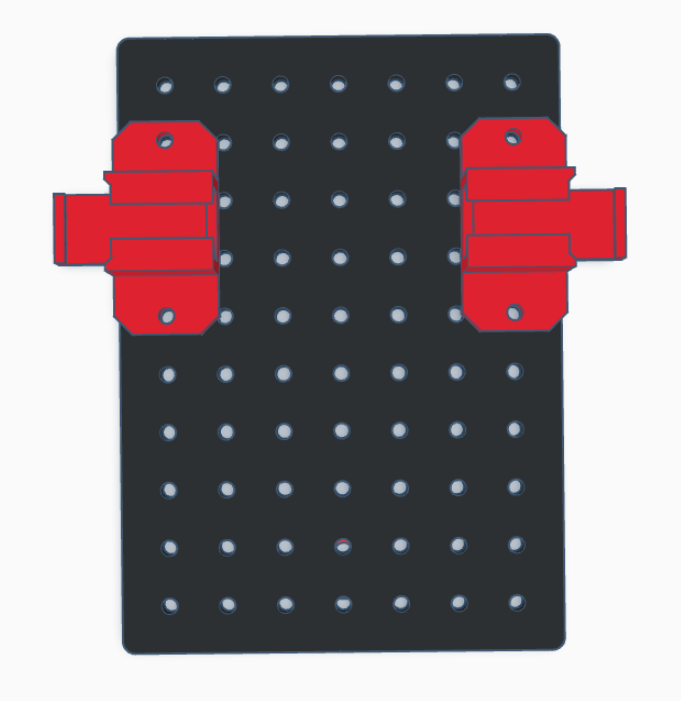

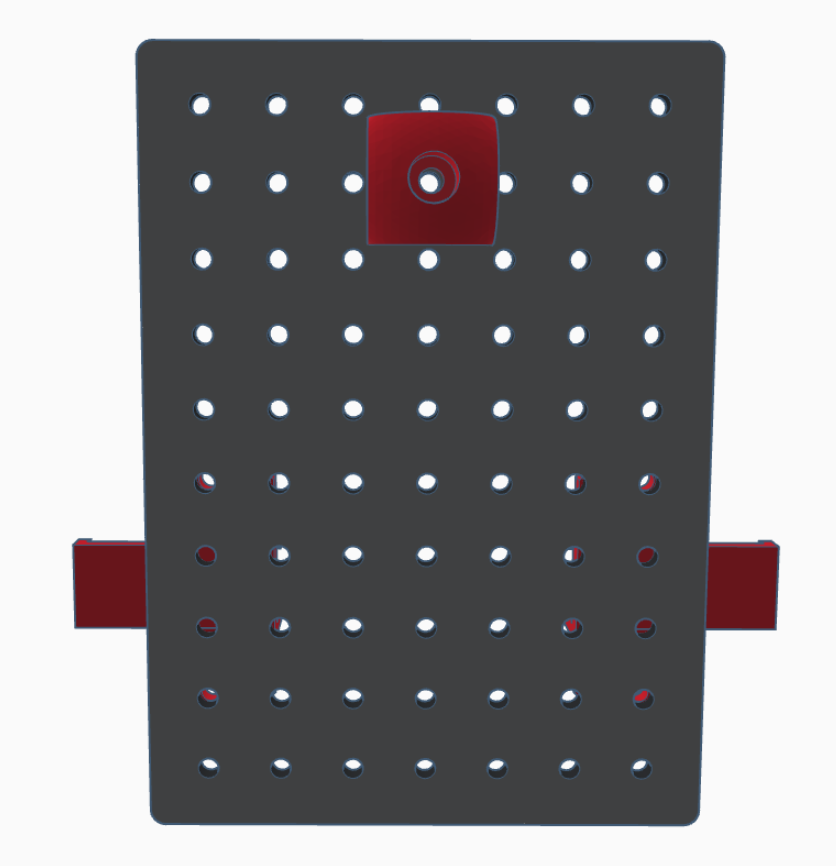

- Befestige mit Hilfe von Schrauben und Muttern die Motorhalterungen und den Slider auf der Lochplatte.
Bau eines Gehäuses

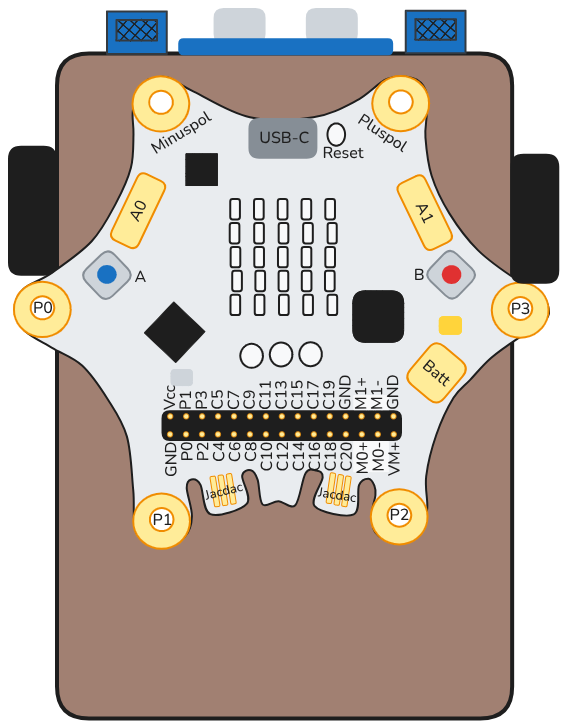

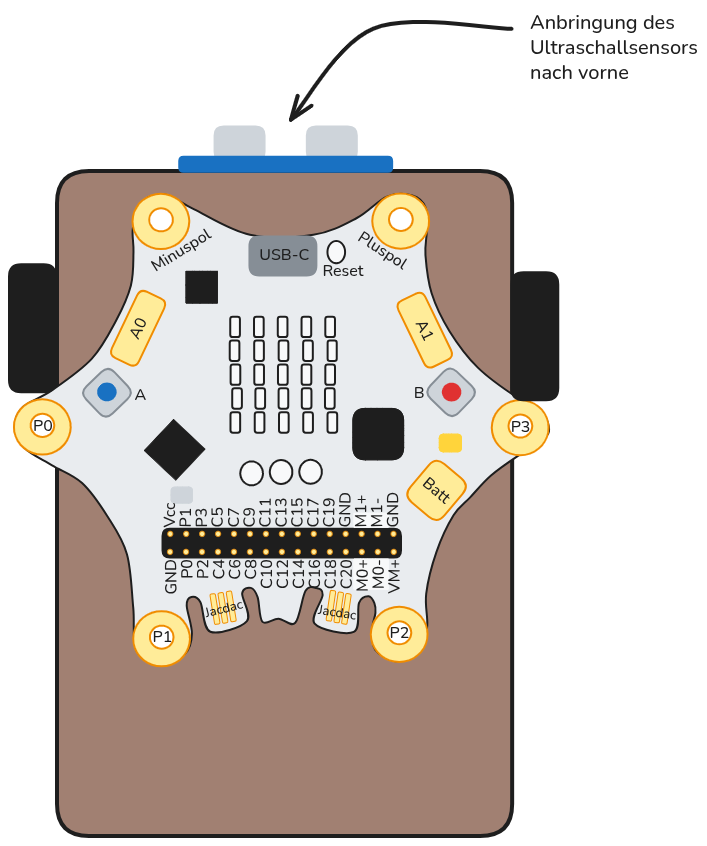

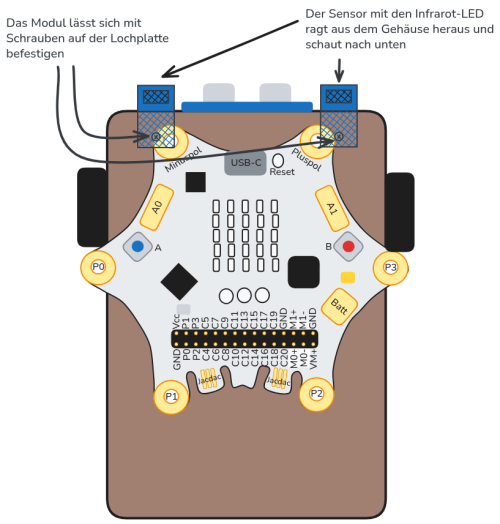

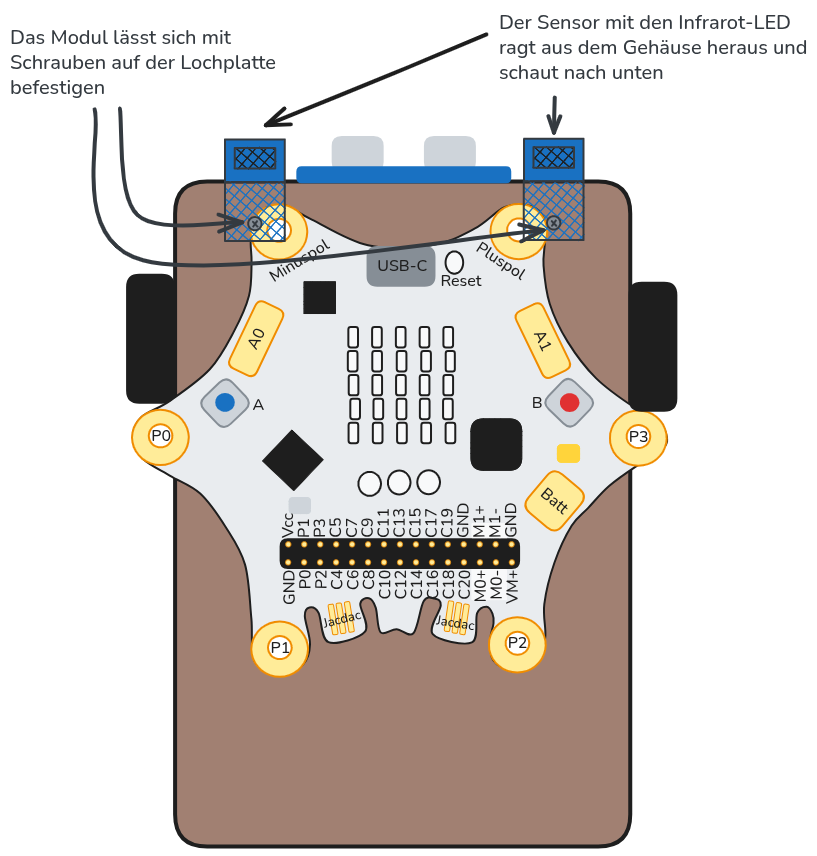

Konstruiere mit Hilfe von Pappe und Schrauben ein geeignetes Gehäuse für deinen Bastelbot! Das Gehäuse sollte so gestaltet sein, dass der Calliope fest darauf sitzt und sowohl der USB-Anschluss als auch die schwarze Pin-Leiste unterhalb der drei RGB-LEDs zugänglich sind. Zudem sollte das Gehäuse so hoch sein, dass man daran weitere Sensoren befestigen kann.
Die Verbindungen der Pappe lassen sich wie im folgenden Video gezeigt mit Schrauben herstellen.
Verkabelung

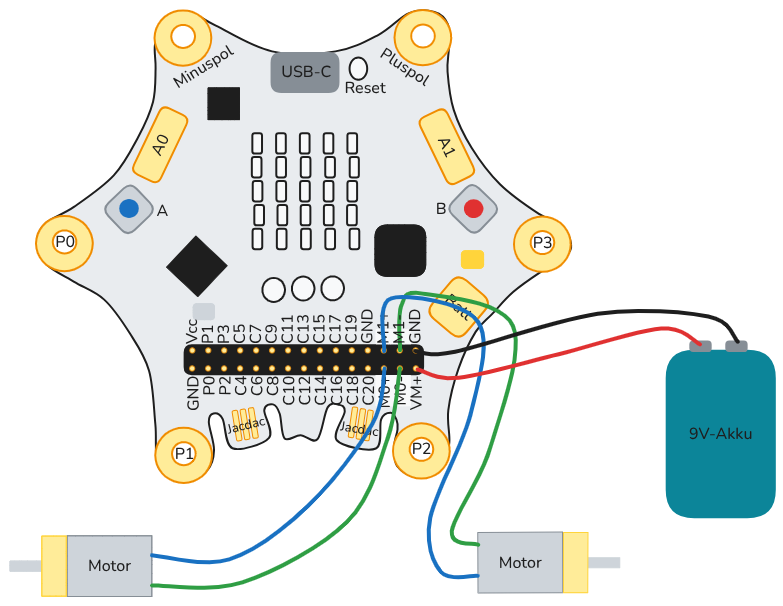

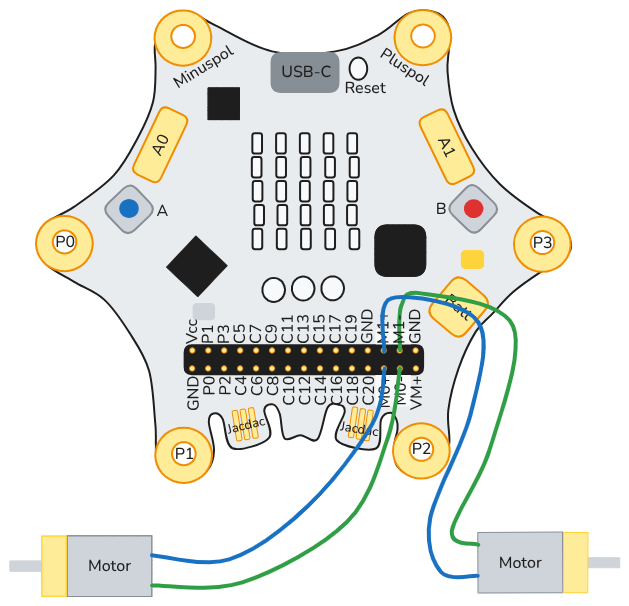

- Schließe die Motoren an der Pin-Leiste des Calliope an. Dazu müssen die Kabel des einen Motors mit den Pins M0- und M0+ verbunden werden. Die Kabel des anderen Motors werden mit M1- und M1+ verbunden.
- Schließe die Batterie an. Beachte die Sicherheitshinweise.
Sicherheitshinweise
Wenn die Batterie falsch angeschlossen wird, wird der Calliope zerstört. Daher ist es wichtig, bei diesem Schritt sehr genau vorzugehen. Die Batterie wird mit den beiden Pins GND und VM+ in der Abbildung unten verbunden.
Wenn der Calliope mit dem USB-Kabel programmiert wird, muss die Batterie wieder abgesteckt werden. Dazu reicht es, das rote Kabel von VM+ herauszuziehen.
